Nos projetos que envolvam o movimento de engrenagens ou a passagem de peças finas por determinados processos, um componente usado é o fotomicrossensor ou chave óptica como a que apresentamos neste artigo.

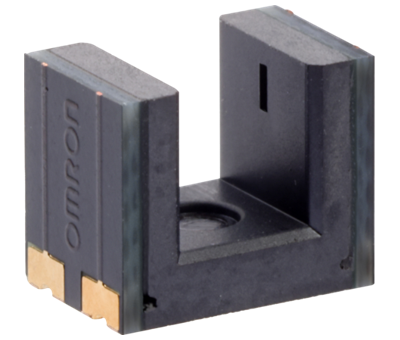

Baseados em informações obtidas no site da Mouser Electronics no link abaixo, descrevemos o sensor EF-SX1330 da Omron Electronics. Seu aspecto é dado na figura a seguir.
https://pt.mouser.com/new/omron-electronics/omron-ee-sx1330-photomicrosensors/
Dimensões e características elétricas podem ser obtidas no link. Mas, com apenas 3 mm de largura ele é indicado para montagens em PCB para montagem em superfície já que possui placas de soldagem laterais conforme podemos ver pela figura. No site da Mouser podem ser acessados os datasheets em 4 idiomas.
Dentre as aplicações sugeridas pelo fabricante temos os pequenos medidores, automação de equipamentos como câmeras IP, mini-impressoras, ferramentas de nível de laser, etc.
ESPECIFICAÇÕES
Distância de detecção de 3 mm
Largura do slot de 3 mm
Método de detecção transmissiva
Tipo de conexão SMT
Tamanho da abertura
1,4 mm x 1,4 mm (emissor)
1 mm x 0,3 mm (detector)
Faixa de temperatura operacional de -30°C a +85°C
O fotomicrossensor EE-SX1330 apresenta consumo de energia reduzido e pode ser montado em superfície através de suportes de montagem laterais, enquanto o EE-SX1330-2 oferece um tipo de resposta de alta velocidade com 50% menos tempo de subida do que os produtos convencionais.

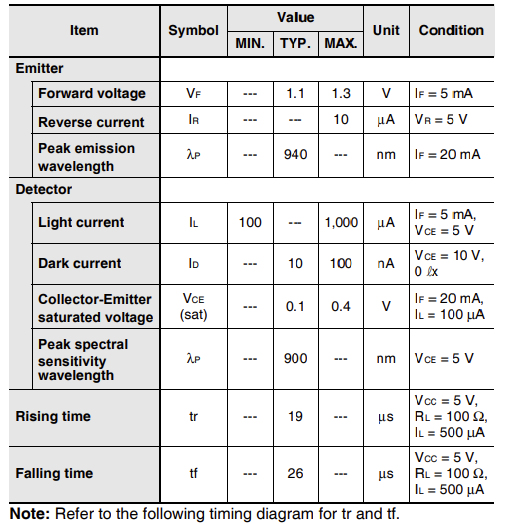

A tabela abaixo fornece as características elétricas e ópticas do componente:

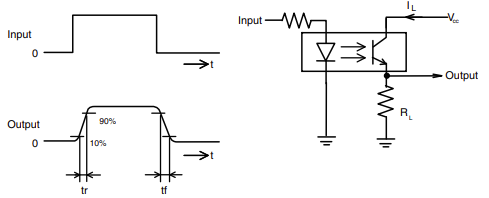

Na figura 2 temos os diagramas de tempo e a configuração equivalente com o emissor (LED) e o sensor que é um fototransistor.
Diversos gráfico contendo informações dinâmicas adicionais estão disponíveis no datasheet de 7 páginas disponível no link fornecido.
Também temos no datasheet informações adicionais sobre o modo de fornecimento do componente em quantidade através de rolos para inserção automática.
