Nosso destaque neste artigo patrocinado pela Mouser Electronics são os sensores tipo reed da Littelfuse 59143. São sensores tipo flange para montagem com parafusos tipo M3 e arruela. É deste sensor que tratamos neste artigo com base em informações da Mouser Electronics e do fabricante. O link dado a seguir permite acessar as informações, incluindo o datasheet.
Link através da Mouser. https://br.mouser.com/new/littelfuse/littelfuse-59143-sensors/

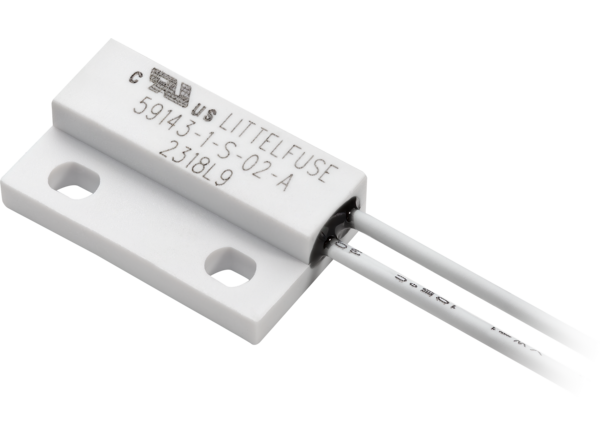

Na figura 1 temos o aspecto deste componente que pode comutar tensões de até 265Vac/300 Vdc com potências de até 10 VA.

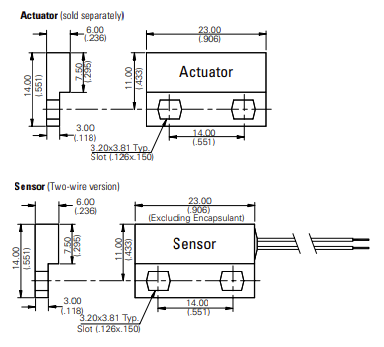

O sensor tem pequenas dimensões, conforme mostra a figura 2, sendo considerado sem contato, pois não existe um contato elétrico entre o atuador (imã) e o sensor. Temos assim o acionamento por campo magnético.
O fato de ser hermético o torna ideal para aplicações em ambientes hostis,
O sensor é do tipo NA, normalmente aberto podendo ser usado em aplicações como:
- Segurança e controle de acesso
- Automação de fábrica
- Equipamentos de processo
- Sensores de limite e proximidade
Algumas características são destaque nesse componente:
■ Solução de comutação sem contato para ambientes úmidos e agressivos
■ Design de carcaça para ajuste ideal
■ Disponível em sensibilidades selecionadas (distâncias de operação)
■ Configurações de cabo padrão; opções de personalização disponíveis
■ Hermeticamente selado, classificação IP67; Compatível com UL e REACH (TBD)
■ Sem corrente de fuga no estado 'aberto' - ideal para aplicações IoT alimentadas por bateria
■ Pode operar através de materiais não ferrosos (por exemplo, madeira, plástico ou alumínio)
■ Ajuda a implementar proximidade/acesso eficiente e gerenciamento de energia sistemas
■ Tamanho compacto e fácil instalação e ocultação eficaz em muitas aplicações
■ Reconhecido pela UL de acordo com UL 508 e CSA C22.2 No. 14. (TBD)
Características elétricas disponíveis no datasheet.
