Os componentes que apresentamos neste artigo atendem à necessidade crescente de produtos que tenham aplicações automotivas, tanto em veículos com motores de combustão interna como elétricos. O artigo foi elaborado com base em informações obtidas no site da Mouser Electronics onde também pode ser acesso o datasheet. Veja no link.

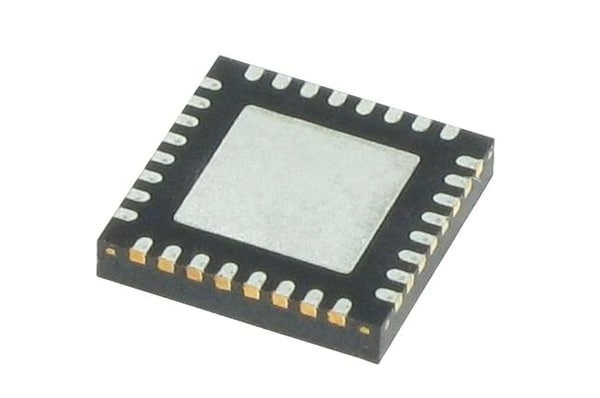

Os circuito integrados MAX20402/MAX20403 da Maxim co nsistem Automotive Synchronous Buck Converters. Eles apresentam interruptores integrados de lado alto e baixo em um invólucro minúsculo, com a aparência mostrada na figura abaixo.
. O MAX20402/MAX20403 fornece até 2,5 A/3,5 A em uma ampla faixa de tensão de entrada de 3 V a 36 V. O sinal PGOOD monitora a qualidade da tensão. Os ICs operam em dropout operando em um ciclo de trabalho de 99%, ideal para aplicações automotivas e industriais.
O Maxim MAX20402/MAX20403 fornece tensões de saída programáveis externamente ou fixadas internamente de 5 V e 3,3 V. Opções de frequência interna fixa de 3MHz/2,1MHz/400kHz estão disponíveis, permitindo pequenos componentes externos e ondulação de saída reduzida sem interferência de AM. Quando o SYNC está baixo, o MAX20402/MAX20403 entra automaticamente no modo de salto em cargas leves com uma corrente quiescente ultrabaixa de 10μA sem carga.

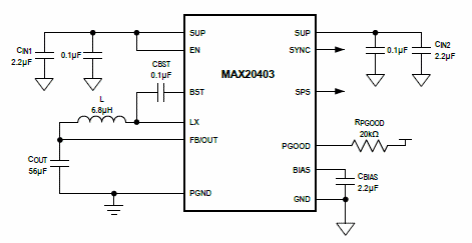

Na figura abaixo temos um circuito típico de aplicação operando em 400 kHz.

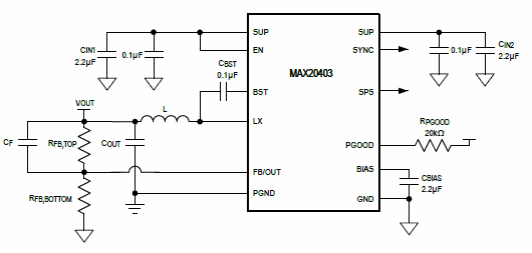

Para uma configuração com saída ajustável temos o circuito da figura a seguir.

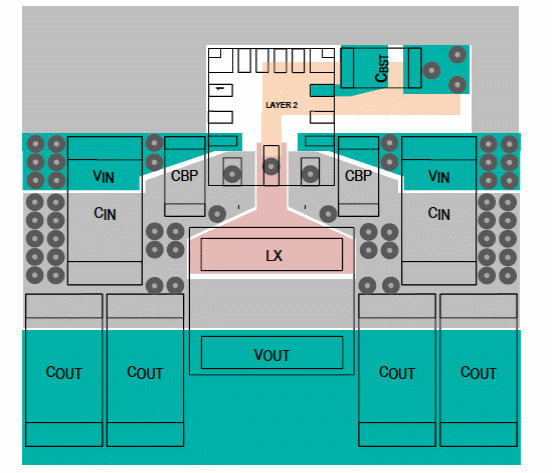

No datasheet que pode ser acessado pelo link na página da Mouser podemos encontrar outros circuitos e também informações para todas as configurações possíveis, inclusive sugestão de layout de placa conforme mostra a figura 4.
Um modo PWM forçado selecionável por pino também é oferecido, o que ajuda a melhorar o desempenho de EMI. Os conversores têm uma opção de modulação de frequência de espectro espalhado desenvolvida para minimizar as emissões de radiação EMI devido à frequência de modulação.
Dentre as aplicações possíveis, a Analog Devices/Maxim sugere:
- Sistemas ADAS
- Módulos de Radar
- Info-entretenimento
- Aplicações industriais
- Conversores DC-DC de alta tensão
