Trabalhamos com uma ampla gama de tensões de entrada e saída ao projetar fontes de alimentação. Assim, um dispositivo de vital importância neste tipo de projeto é o conversor de tensão. Abaixando ou elevando as tensões disponíveis, ele deve ser escolhido com cuidado, pois deve atender os requisitos de corrente além de outros que o projeto exige. Hoje focamos em um dispositivo recomendado pela Mouser Electronics que pode ser ideal para o seu projeto.

Sugerido pela Mouser Electronics, o componente em foco é o MP8792 Synchronous Step-Down Converter da Monolithic Power Systems (MPS). É um conversor buck síncrono de alta frequência totalmente integrado. O Monolithic Power Systems (MPS) MP8792 é uma solução compacta para fornecer até 12A de corrente de saída. Com sua ampla faixa de alimentação de entrada, excelente regulação de carga e linha e alta eficiência em uma ampla faixa de de corrente de carga de saída.

A frequência operacional pode ser ajustada para 600kHz, 800kHz ou 1000kHz com a configuração MODE, permitindo que a frequência do MP8792 permaneça constante independentemente das tensões de entrada ou saída.



Figura 1 – Aplicação típica
Figura 1 – Aplicação típica | Clique na imagem para ampliar |





A rampa de inicialização da tensão de saída é controlada por um temporizador interno de 1ms. Esse tempo pode ser aumentado adicionando um capacitor em TRK/REF. Um sinal de saída boa (PG) de dreno aberto indica se a saída está dentro de sua faixa de tensão nominal. O pino PGOOD é fixado em cerca de 0,7 V por uma tensão pull-up externa quando a alimentação de entrada falha ao alimentar o MP8792.

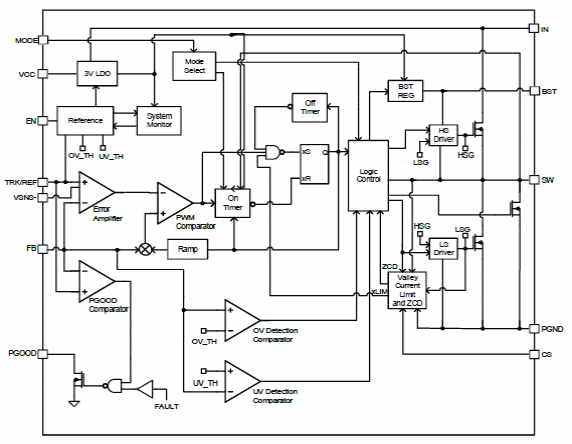

Figura 2 – Diagrama de blocos
Figura 2 – Diagrama de blocos





Os recursos de proteção totalmente integrados incluem proteção contra sobrecorrente (OCP), proteção contra sobretensão (OVP), proteção contra subtensão (UVP) e proteção contra superaquecimento (OTP).

O MP8792 requer um número mínimo de componentes externos padrão prontamente disponíveis. Está disponível em um invólucro QFN (3mmx4mm).



Figura 3 – Invólucro QFN-21
Figura 3 – Invólucro QFN-21







Aplicações:

- FPGAs, TVs de alta definição e monitores

- Sistemas de comunicação

- Sistemas gerais de distribuição de energia



Máximos absolutos

Tensão de alimentação (VIN) ...................................... 18V

VSW (CC) .................................. -0,3V a VIN + 0,3V

VSW (25ns) .......................... -3V a +25V

VSW (25ns) ...................................... -5V a +25V

VBS .................................................. ....VSW + 4V

VCC, EN .............................................. ....... 4,5V

Todos os outros pinos ....................... -0,3V a +4,3V

Temperatura da junção .............................. 170°C

Temperatura de solda ..................... 260°C

Temperatura de armazenamento ................ -65°C a +170°C

Classificação ESD

Modelo do corpo humano (HBM) ...................... 2000V

Modelo de dispositivo carregado (CDM) ...................... 750V



Condições de operação recomendadas

Tensão de alimentação (VIN) ....................... 4V a 16V

VIN(DC) - VSW(DC) ............... -0,3V a VIN + 0,3V

VSW(CC) .............................. -0,3V a VIN + 0,3V

Tensão de saída (VOUT) ..................... 0,6 V a 5,5 V

Viés VCC externo (VCC_EXT) ......... 3,12 V a 3,6 V

Corrente de saída máxima (IOUT_MAX) ............... 12A

Limite máximo de corrente de saída (IOC_MAX) ......... 16A

Corrente máxima do indutor de pico (IL_PEAK) ...... 18A

Tensão EN (VEN) ...................................... 3,6V

Temperatura de junção operacional (TJ)…. -40°C a +125°C



Mais informações, incluindo a folha de dados:

https://br.mouser.com/new/monolithicpowersystems/mps-mp8792-converters/
