O componente que destacamos neste artigo é o sensor hall para uso automotivo DRV5056-Q1 da Texas Instruments, disponível na Mouser Electronics. Neste artigo, baseado no datasheet do componente, destacamos suas características e uso.
COMD013S
Link para o datasheet: https://www.ti.com/lit/ds/symlink/drv5056-q1.pdf?HQS=dis-mous-null-mousermode-dsf-pf-null-wwe&DCM=yes&ref_url=https%3A%2F%2Fwww.mouser.com%2F&distId=26
Link para compra na Mouser: https://www.mouser.com/ProductDetail/Texas-Instruments/DRV5056A3ELPGMQ1
Na figura 1 temos um diagrama simplificado de uso deste componente, observando-se que ele precisa de apenas 3 linhas de conexão ao controlador.

O componente pode ser obtido em dois tipos de invólucros, mostrados na figura 2.

As funções dos pinos, assim como todas as informações necessárias a um projeto podem ser encontradas de forma detalhada no datasheet.
Mas, o destaque principal deste componente que pode ser importante para seu projeto é sua característica de linearidade, mostrada na figura 3. A tensão de saída é diretamente proporcional à intensidade do campo magnético.

O sensor DRV5056-Q1 pode ser obtido em versões com 4 sensibilidades magnéticas, conforme tabela abaixo.

As principais aplicações indicadas pelo fabricante com destaque as automotivas são:
- Pedais de embreagem, freio e acelerador
- Sensoriamento de posição
- Sensor de toque e mudança de engrenagens
- Componentes do trem de força e transmissão
- Sensoriamento de corrente

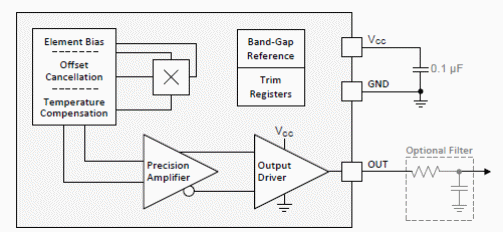

O diagrama de blocos funcionais é mostrado na figura 4.

A descrição detalhada da função de cada bloco pode ser encontrada no datasheet.
Uma informação importante para projeto e uso é a do posicionamento em que temos a direção de máxima sensibilidade dada. A figura 5 mostra esse posicionamento para os dois tipos de invólucros.

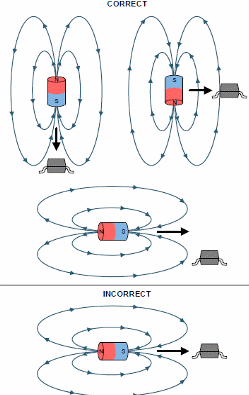

O datasheet da Texas Instruments mostra os posicionamentos correto e incorreto para o sensor, conforme a figura 6.

Enfim, no datasheet de 32 páginas, o projetista terá todos os elementos para utilizar corretamente esse sensor.
