Os circuitos integrados LM158/258/358, consistem em amplificadores operacionais duplos de baixa potência. Suas características de ganho elevado e excursão da tensão de saída até zero volt mesmo com fonte de alimentação simples, possibilitam sua utilização numa grande quantidade de projetos. Neste artigo descrevemos estes circuitos integrados, ajudando assim o leitor a formar seu arquivo de dados para projetos.
Diversos são os fabricantes destes componentes, incluindo-se a Philips Components e a National Semiconductor.
As informações dadas neste artigo, referem-se a dados obtidos dos circultos integrados da Philips Components (1992).
Pequenas variações de fabricante para fabricante podem ocorrer, mas ao em geral o comportamento do componente para aplicações gerais pode ser considerado o mesmo, independente de sua origem
Os circuitos integrados LM158, LM258 e LM358, consistem em dois amplificadores operacionais independentes, com alto-ganho, compensação interna da freqüência a projetados especialmente para operar com fonte de alimentação simples numa ampla faixa de valores.
A operação com fonte simétrica também é possível e o consumo de corrente na condição de baixa potência e independente da tensão de alimentação.
Além destas características os fabricantes destacam algumas que são únicas nestes componentes como a capacidade de operar numa faixa de tensões de saída e a tensão programada, mesmo com fontes de alimentação simples. A freqüência de cruzamento para ganho unitário é com- pensada em temperatura assim como a corrente de polarização de entrada.

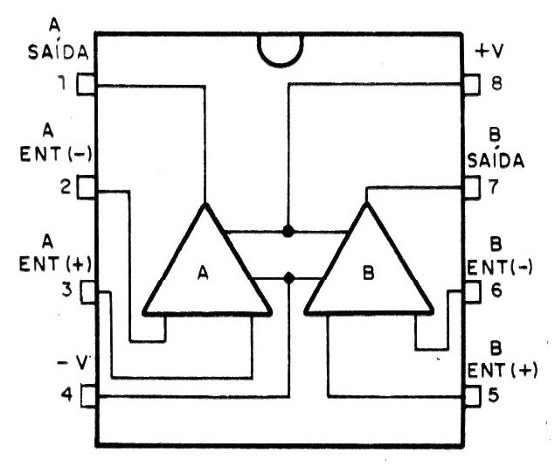

Na figura 1 temos o invólucro deste componente.
As principais características destacadas pela Philips Components para estes componentes são:
Compensação de freqüência interna pelo ganho unitário.
Ganho elevado de tensão - 100 dB.
Faixa larga de operação (ganho unitário) - 1 MHz - com compensação de temperatura.
Faixa muito ampla de tensões de alimentação não simétrica: - 3 Vdc a 30 Vdc e para fonte simétrica de 1,5 V a +/- 15 Vc.c.
Consumo de corrente muito baixo (400 uA) - essencialmente independente da tensão de alimentação.
Corrente de polarização de entrada muito baixa 45 mA c.c. e compensada em temperatura.
Baixa tensão de offset de entrada – 2 mV cc e corrente de offset de 5 uA
Faixas de tensões diferenciais de entrada igual a faixa de tensões de alimentação.
Tensão de saída com faixa elevada: 0 a 1m5 V cc
Os diversos tipos de integrado que formam esta família se diferenciam pelas condições de funcionamento (faixa de temperatura) e invólucro.

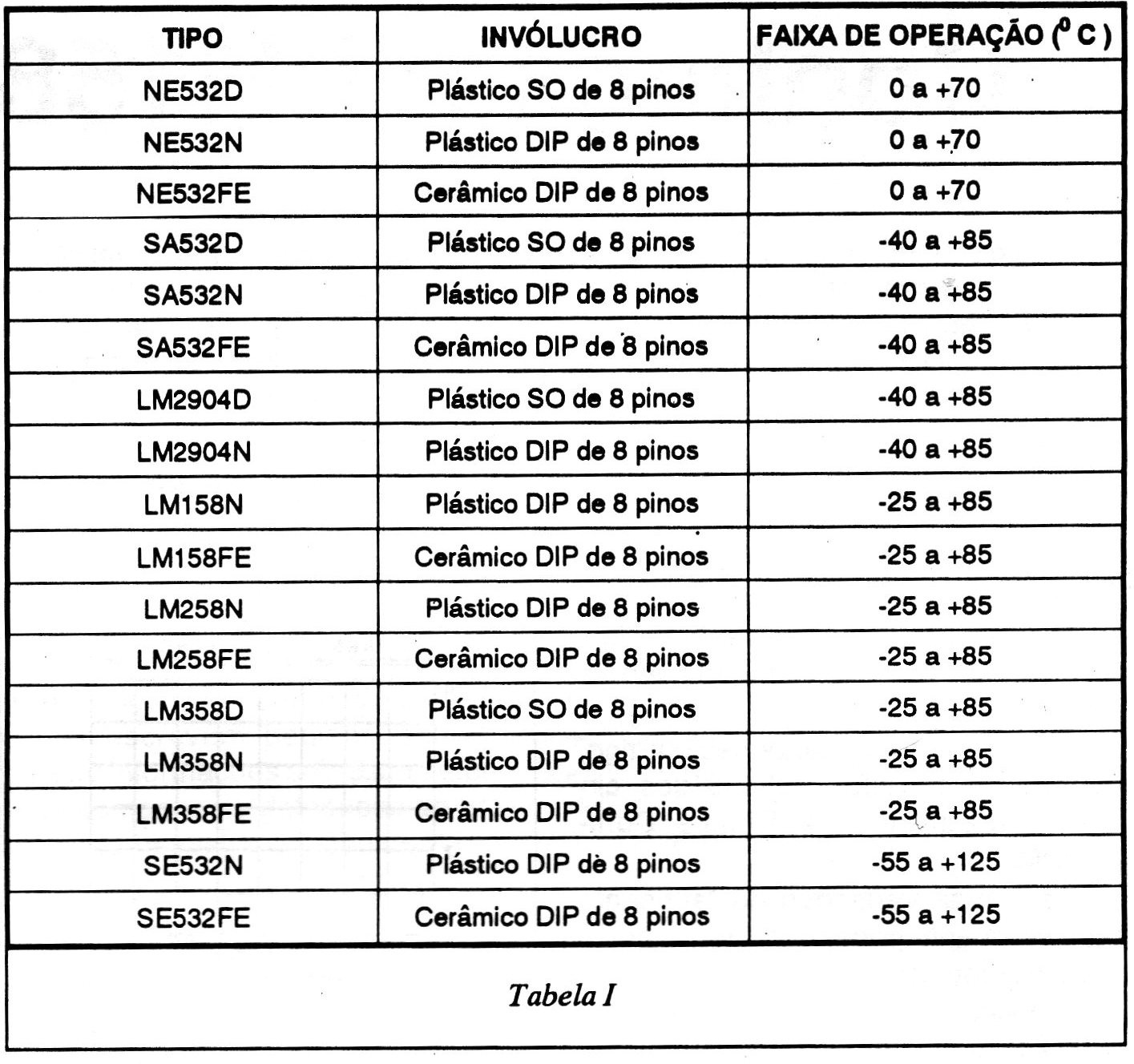

Damos na Tabela I as diversas designações possíveis para os integrados desta família com invólucros e faixas de temperaturas correspondentes:

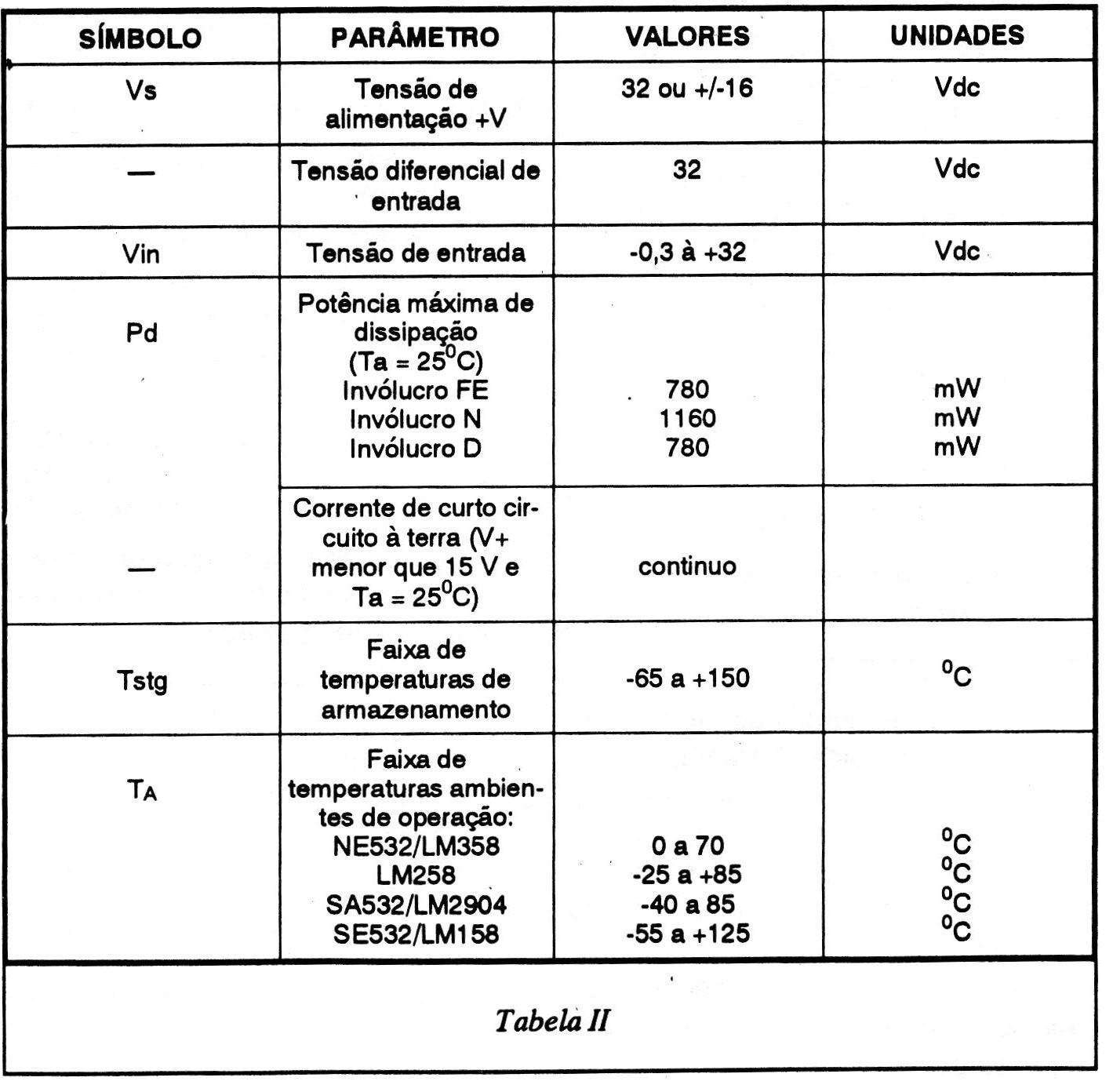

Os máximos absolutos deste integrado são dados na Tabela Il.

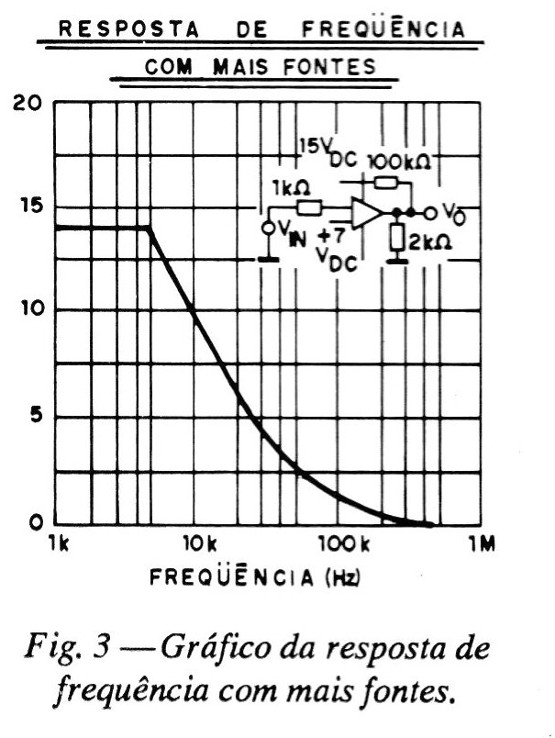

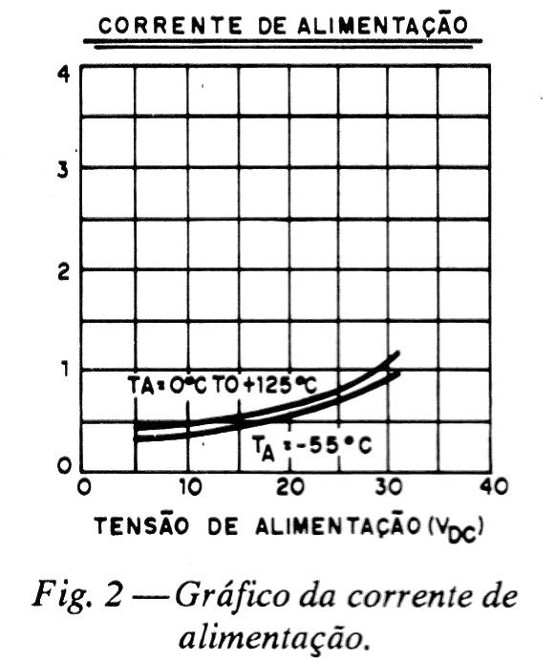

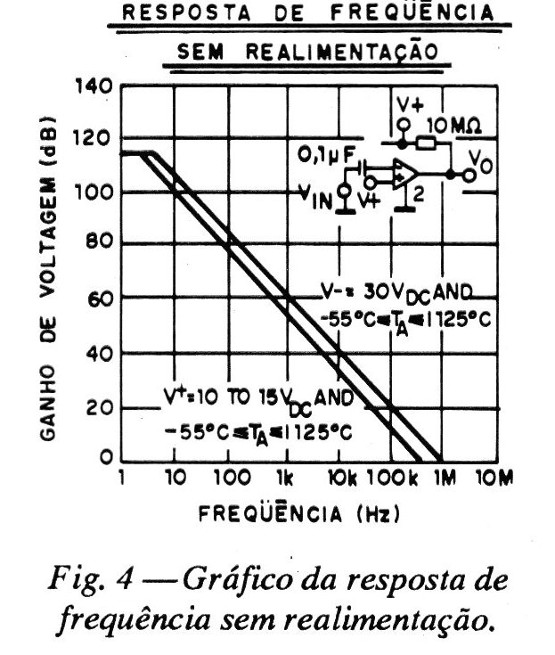

Nas figuras 2, 3 e 4 temos alguns gráficos mostrando as performances destes integrados.
APLICAÇÕES

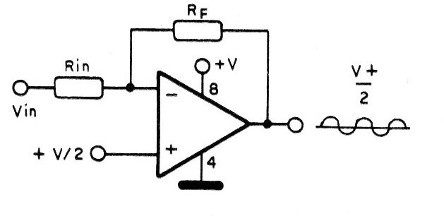

O circuito da figura 5 mostra como podemos usar estes integrados em uma configuração inversora com fonte de alimentação não simétrica (simples).

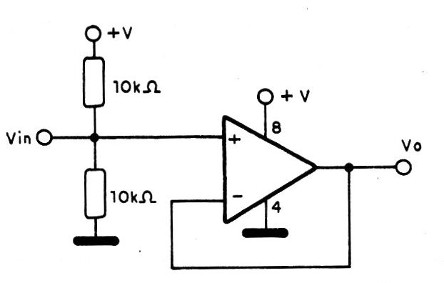

O circuito da figura 6 é um seguidor de tensão (ganho de tensão unitário) operando com fonte de alimentação simples (não simétrica).

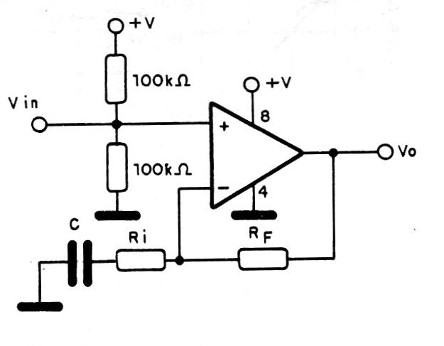

O circuito da figura 7 é um amplificador não inversor usando fonte de alimentação simples.
O ganho deste circuito é determinado pela relação entre os valores de Rf e Ri. O capacitor serve para bloquear o ganho DC do circuito.
