A excitação de conjuntos de LEDs brancos com o máximo de rendimento e manutenção de brilho uniforme é fundamental para as aplicações portáteis. Essa é justamente a finalidade dos circuitos integrados MAX8647 e MAX8648 da Maxim (www.maxim-ic.com).
Os novos componentes são especialmente indicados para a excitação de LEDs brancos ou RGBs, fornecendo uma corrente constante para sua alimentação a partir de fontes de 2,7 a 5,5 V (bateria Li-Íon).

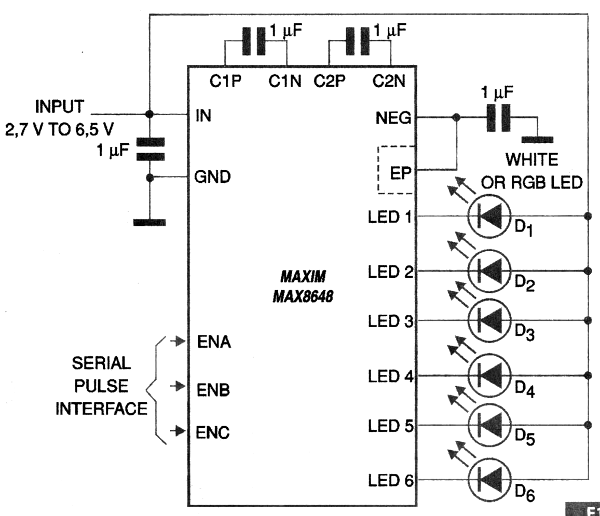

Na figura 1 temos o circuito típico de aplicação desses novos componentes.
Com a utilização de uma bomba de cargas, os dispositivos conseguem uma eficiência elevada. A faixa de controle de correntes vai de 0,1 a 24 mA e a frequência de comutação é de 1 MHz.
O esquema de regulagem é tal que possibilita uma considerável redução da interferência irradiada (EMI). Além disso, o MAX 8647 conta com uma entrada PC para comunicação com um microcontrolador que faz o seu controle, enquanto que o MAX8648 tem uma entrada para interface three-wire.
O controle da corrente é feito por passos digitais em 32 níveis na faixa de correntes indicada. Trata-se de um controle pseudo logarítmico, para adequar as intensidades de brilho à curva de resposta do olho humano.

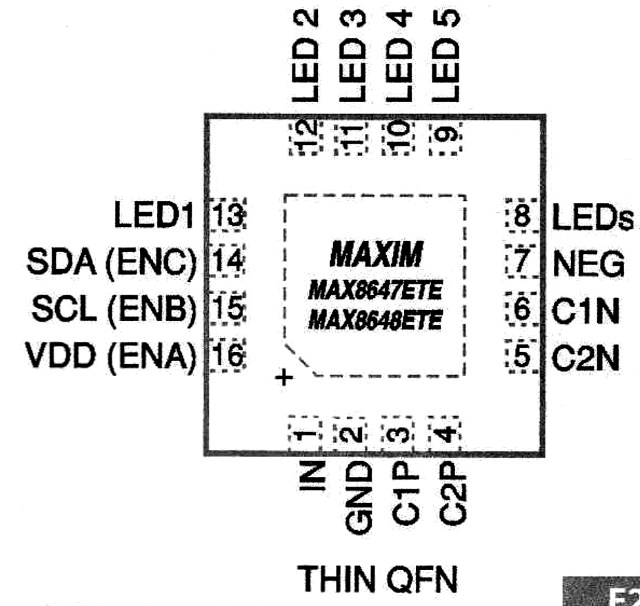

Os dispositivos estão disponíveis em invólucros QFP de 16 pinos, conforme mostra a figura 2.
Destaques:
• Seis reguladores de corrente adaptativos
• Fontes de tensão independentes para cada LED
• Controle de brilho individual (MAX8647) • Precisão de +/- 2% com casamento de +/- 0,45
• Baixa corrente quiescente: 70 µA
• Corrente de shutdown de 0,1 µA.
• Limitação de corrente

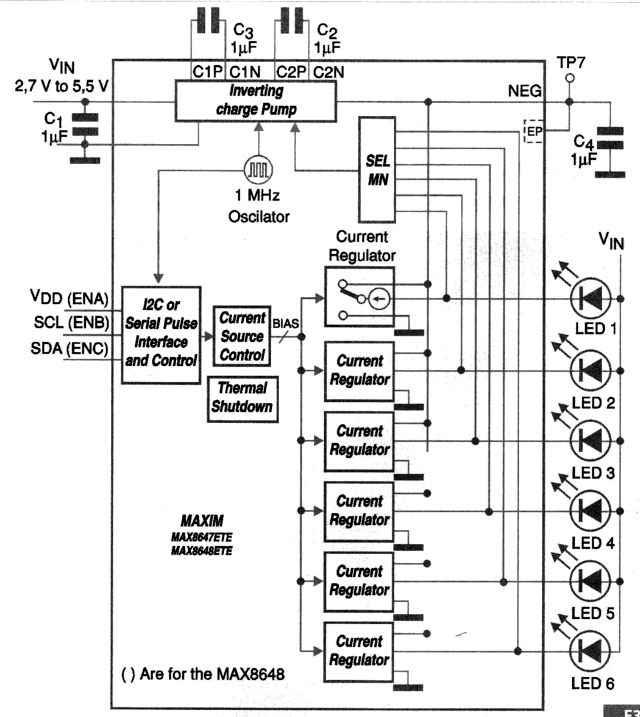

Na figura 3 temos o diagrama de blocos funcional dos dispositivos.
