Em aplicações que envolvem o monitoramento de temperatura e umidade do meio ambiente sensores de baixa potência são importantes principalmente nos casos em que a alimentação vem de bateria. Isso se aplica a IoT, termostatos, vestíveis, como sugere seu fabricante a Texas Instruments.
INS202
O HDC2010 da Texas Instruments e disponível na Mouser Electronics ( https://www.mouser.com/ProductDetail/Texas-Instruments/HDC2010YPAR?qs=sGAEpiMZZMsrQJTAfdCBRO%252bIvmgC6A0NvwQJoOBAJSQ4pnCJlLVTlg%3d%3d ) consiste num medidor de umidade e temperatura integrados num invólucro unido. Este sensor, de alta precisão se caracteriza pelo baixo consumo e uma corrente de repouso de apenas 50 nA.
A faixa de umidade medida é de 0 a 100% com uma precisão de +/-2% e a temperatura é indicada com uma precisão de 11 bits,

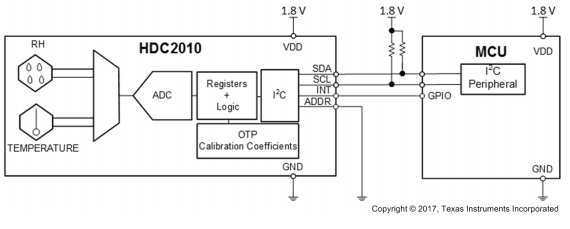

Na figura 1 temos uma aplicação típica deste componente que pode ter mais informações acessadas diretamente no datasheet em http://www.ti.com/lit/ds/symlink/hdc2010.pdf .
O gráfico da figura 2 mostra a disposição do dispositivo na medida da umidade relativa (RH).
Entre as aplicações possíveis sugeridas pela Texas Instruments temos:
- Termostatos
- Refrigeradores
- Transporte refrigerado
- Lavadoras e secadoras
- HVAC
- Sensores de gás
- Detectores e fumaça e calor
- Impressoras
- Vestíveis
O sensor é fornecido em invólucro WLCSP de 6 pinos conforme mostra a figura 3.
A faixa de tensões de alimentação vai de 1,62 a 3,6 V.
