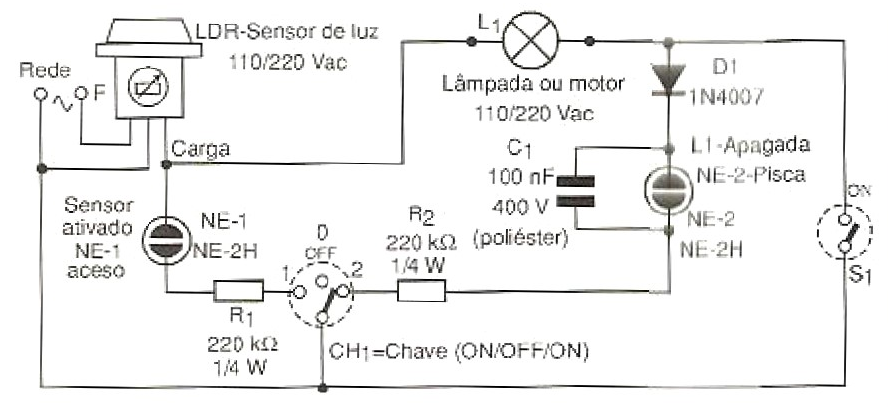

A finalidade deste circuito é monitorar, por meio de lâmpadas néon, indicadores de funcionamento de uma carga, ou seja, uma ou um grupo de lâmpadas ou motor, localizados à distância do ponto de acionamento do comando. A potência (W) e a tensão do sensor de luz (LDR) precisam ser observadas. Este monitoramento é operado na chave CH-1.
Como o circuito é projetado para funcionar na ausência de luz (noite), quando o sensor arma, um relé interno fecha o seu contato, dando condições para o funcionamento do circuito. O interruptor S1 deverá estar na posição ON, se a chave CH-1 se encontrar na posição 1. Com isso, a lâmpada néon NE-1 acenderá indicando sensor ativado e NE-2 permanece apagada. Quando CH-1 estiver na posição 2, NE-2 acenderá, mas se S1 for desligada, a lâmpada L, apagará ou motor desligará e NE-2 piscará, alertando para o desativamento da carga. Para o funcionamento em rede de 110 Vac, os resistores R1/R2, são reduzidos para 150 ohms. José Vieira Neto
