Anunciada a sua disponibilidade pela Mouser Electronics em nosso artigo COM1869, os amplificadores operacionais da série TLV900x em especial o TLV9002 da Texas Instruments possuem características importantes para projetos modernos. Veja mais neste artigo:
Com características de entrada e saída Rail-to-Rail (RRIO) os tipos TLV9001, 9002 e 9004 são encontrados em configurações simples, duplas e quádruplas.

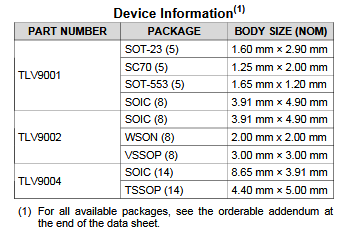

As tensões de operação estão na faixa de 1,8 a 5,5 V e os invólucros dados pelas configurações conforme a tabela abaixo, do datasheet que pode ser acesso em: http://www.ti.com/lit/ds/symlink/tlv9002.pdf
![Tabela com os invólucros
Tabela com os invólucros](/images/stories/artigos2018/art3963_0001.png)
Outras características, que podem ser obtidas no datasheet e merecem destaque são o ganho-faixa passante de 1 MHz, estabilidade na configuração de ganho unitário, baixa corrente quiescente de apenas 60 uA e corrente de polarização de entrada de apenas 5 pA.
Na figura 1 temos a configuração básica para um filtro passa-baixas com a fórmula para o cálculo dos componentes.
![Figura 1 – Aplicação em filtro
Figura 1 – Aplicação em filtro](/images/stories/artigos2018/art3963_0002.png)

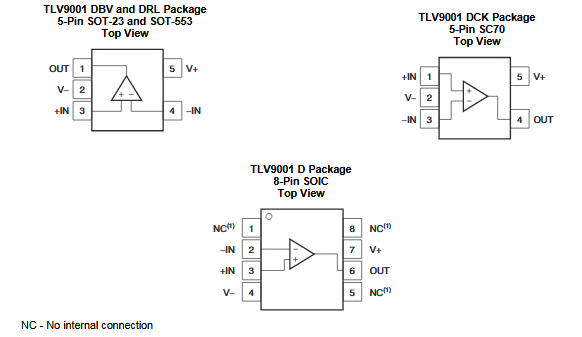

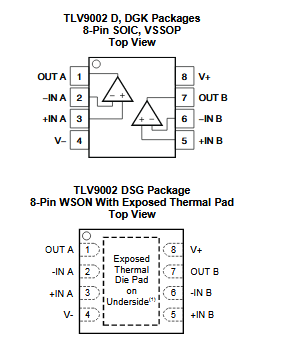

Os invólucros para as versões disponíveis dadas na tabela são mostrados na figura 2.
![Figura 2 - Invólucros
Figura 2 - Invólucros](/images/stories/artigos2018/art3963_0003.png)
O detalhamento das funções dos pinos pode ser consultado no datasheet. Também temos a pinagem para a versão TLV9004.
Máximos absolutos e características elétricas também podem ser obtidas o datasheet.

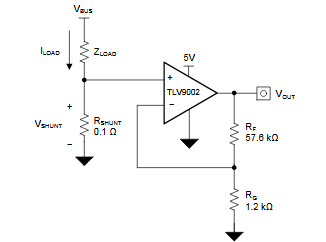

Uma primeira aplicação para estes componentes, no caso com o TLV9002 é de um sensor de corrente do tipo Low side. Neste caso, a corrente de carga vai de 0 a 1 A com uma tensão de saída de 4,5 V e uma tensão máxima de shunt de 100 mV.
![Figura 3 – Aplicação como sensor de corrente
Figura 3 – Aplicação como sensor de corrente](/images/stories/artigos2018/art3963_0004.png)
A segunda aplicação sugerida pela Texas Instruments é de um amplificador para foto-diodo usando fonte simples.
![Figura 4 – Amplificador para foto-diodo
Figura 4 – Amplificador para foto-diodo](/images/stories/artigos2018/art3963_0005.png)
Os procedimentos detalhados para projeto, com os cálculos dos componentes são dados no datasheet.
