Necessitando de um regulador chaveado para tensões de entrada de 4,5 a 36 V e saída ajustável a partir de 0,6 V com uma corrente máxima de carga de 1 A uma boa sugestão para seu projeto é o ADP2441, disponível na Mouser Electronics.

O datasheet completo deste regulador está disponível em: http://br.mouser.com/ds/2/609/ADP2441-878896.pdf  (em inglês) com todas as informações necessárias a um projeto e que resumimos neste artigo.

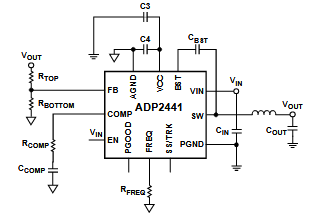

Na figura 1 temos a configuração típica de circuito para este regulador cuja eficiência alcança 94%.



Figura 1 – Configuração típica
Figura 1 – Configuração típica



As aplicações sugeridas são pontos de carga, sistemas de distribuição de energia, fontes para controles industriais e conversão de tensão para linhas de 24 V, 12 V, 5 V e 3,3 V.

O ADP2441 opera em modo de frequência constante, modo de controle de corrente sincronizado, e regulador step-down dc-dc capaz de alimentar cargas com correntes de até 1 A.

A tensão de saída pode ser ajustada entre 0,9 V e 0,9 x Vin. A eficiência é obtida graças a um MOSFET de canal N de muito baixa resistência de condução.

A frequência de comutação pode ser ajustada entre 100 kHz e 1 MHz através de um resistor externo.

Para obter maior eficiência em condições de pequena carga o regulador opera com a redução de pulsos.

O ADP2441 é fornecido em invólucro LFCSP de 3 x 3 mm com 12 terminais, conforme mostra a figura 2.



Figura 2 – Invólucro e pinagem
Figura 2 – Invólucro e pinagem



No datasheet temos recomendações sobre o uso do componente além das funções de todos os pinos. As curvas de desempenho também são fornecidas.

Temos a seguir os procedimentos para os cálculos dos componentes nas aplicações sugeridas.

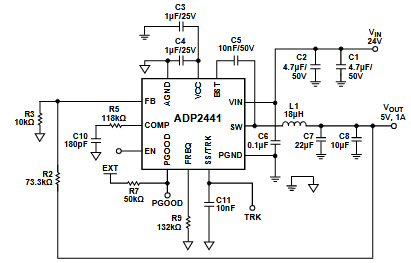

A figura 3 mostra um circuito típico de aplicação para uma entrada de 24 V e uma saída de 5 V, operando na frequência de 700 kHz.



Figura 3 – Circuito de aplicação com os valores dos componentes
Figura 3 – Circuito de aplicação com os valores dos componentes

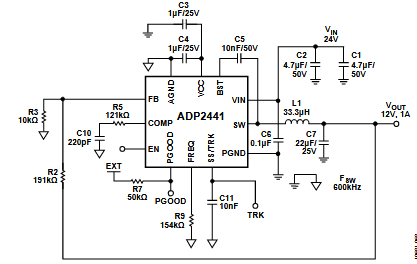

Outro circuito com uma entrada de 24 V e saída de 12 V operando em 600 kHz é mostrado na figura 4. Nele também temos os valores dos componentes e mais informações podem ser obtidas no datasheet no link neste artigo.



Figura 4 – Circuito com 24 V de entrada e 12 V de saída
Figura 4 – Circuito com 24 V de entrada e 12 V de saída



Diversos outros circuitos podem ser encontrados na documentação da Analog assim como recomendações para o layout da placa.
