Recentemente a Vishay lançou no mercado mais um circuito integrado importante para projetos que exigem comutação de sinais de alta velocidade. Trata-se de uma chave SPDT integrada de 700 MHz de faixa passante a -3 dB com alimentação possível na faixa de 1,65 a 6,5 V. Neste artigo trataremos deste componente que pode ser adquirido na Mouser Electronics..
O DG3257 consiste numa chave analógica para frequências até 700 MHz que apresenta uma Rdson de apenas 5 ohms sendo fabricada em processo CMOS.
Esta chave pode manusear sinais bidirecionalmente e apresenta uma capacitância de comutação ON de apenas 9 pF.

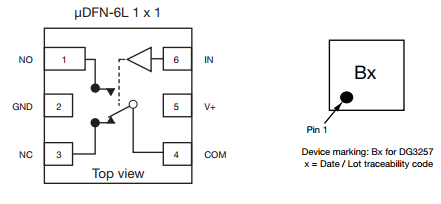

Na figura 1 temos o invólucro e a pinagem deste componente.
O limite lógico no nível alto é garantido em 1,4 V o que torna possível seu interfaceamento direto com microcontroladores de baixa tensão.
O datasheet completo deste componente pode ser acessado a partir do site da Mouser Electronics em: http://www.mouser.com/ds/2/427/dg3257-1108710.pdf

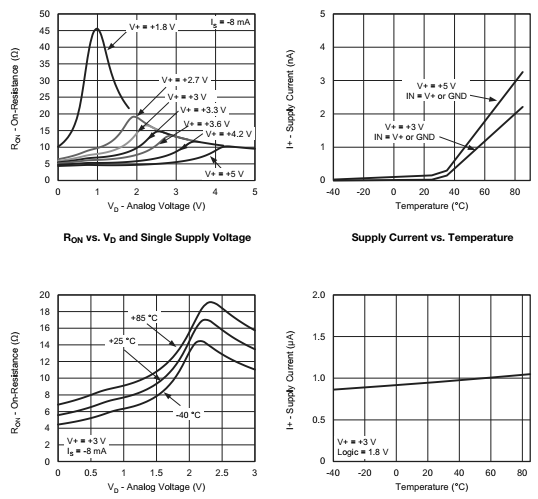

Na figura 2 temos algumas curvas de comportamento deste componente, observando-se em especial as que mostram a resistência em condução em função da tensão de alimentação.

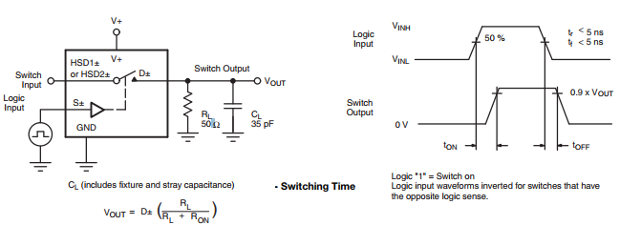

Na figura 3 temos um circuito de prova para o tempo de comutação com o comportamento obtido na forma de gráfico.
Dentre as aplicações sugeridas pela Vishay para este componente podemos citar:
- Smart phones
- Tabletes e E-readers
- Câmeras e dispositivos de áudio
- Computadores e periféricos
- Armazenamento de dados
- IoT
- vestiveis
- Equipamentos de monitoramento médico
