Kit didático para experiências com eletrônica digital LPCD-FDI (COL1001)

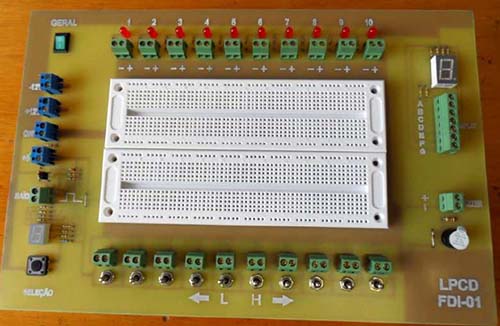

Figura 1: Laboratorio de Prototipagem de Circuitos digitais FDI-01

Laboratório para experiências com circuitos integrados digitais CMOS, TTL ou outros.

Também pode ser utilizado para experiências com microcontroladores ou eletrônica analógica.

Este kit possui as seguintes Características Técnicas:

a) 02 matrizes de contatos (protoboards) de 660 pontos cada totalizando 1320 pontos para montagem das experiências, montadas em gabinete resistente em MDF recoberto com fórmica branca e de ótimo acabamento;

b) Fontes de Alimentação protegidas contra curto-circuitos, com saídas de +5V, +12V e 12V, com corrente máxima de saída de 1,5A, entrada 110/127V/220V, comutação automática;

c) 10 chaves com circuito anti-bounce (filtros contra ruídos eletricos provenientes de acionamento mecânico);

d) Buzzer piezoelétrico para transformar sinais AC em sons;

e) Entrada AC de 100V/ 240VAC (automático);

f) 10 led's de monitoramento montados no próprio kit, com resistores de proteção inclusos;

g) Um display de 7 segmentos a LEDs do tipo catodo comum, com resistores de proteção inclusos;

h) Gerador de frequências fixas de alta estabilidade com cristal de quartzo e microcontrolador. Gera 8 (oito) tipos de frequências: 500 KHz, 100kHz, 10kHz, 1kHz, 100Hz, 10Hz, 1Hz e 0,1Hz, onda quadrada;

i) Estojo com componentes eletrônicos para montagem das experiências;

j) Manual de operação e prática;

Cada estojo de componentes inclui o seguinte material:

Circuitos integrados C-MOS:

1.................................. 4001 B (4 portas NOU de 2 entradas)

1.................................... 4011 B (4 portas NE de 2 entradas)

1 .................................. 4511 B (decodificador BCD para display de 7 segmentos)

1 .................................. 4017 B (contador e divisor por 10)

1 .................................. 4093 B ( 4 portas NE com Schimit Trigger)

1 .................................. 4021 B ( shift register de 8 estágios)

1 ................................... 4027 B (duplo flip flop JK master slave)

1 ....................................4013 B (2 flip flops tipo D)

1.................................... 4051 B (Multiplex / Demultplex de 8 canais)

1......................................4020 (contador/divisor binario de 14 estágios)

1......................................40106 B (seis inversores com Schimitt Trigger)

1..................................... 4026 B (contador de década para displays 7 segmentos)

1..................................... 4060 B (contador digital com oscilador de clock interno)

Circuitos integrados TTL

1...................................... 7404 (6 portas inversoras)

1.......................................7400 (4 portas NAND)

1.......................................7402 (4 portas NOU)

1......................................7408 (4 portas AND)

1...................................... 7432 (4 portas NOU)

1.......................................74126 (4 buffers com saida 3-state)

1....................................... 7486 (4 portas OU EXCLUSIVO)

1 ...................................... 7442 (decodificador BCD para decimal)

1........................................7447 (decodificador para display 7 segmentos)

1 .......................................74153 (multiplexador de 4 entradas e 1 saída)

Resistores:

20.................................resistores 10kΩ, 1/8 watt

20.................................resistores 330 Ω, 1/8 watt

20.................................resistores 1 kΩ, 1/8 watt

70 fios (jumpers) próprios para protoboard em cada estojo.

1 chave de fenda pequena.

A Figura 2 mostra o aspecto do painel frontal deste kit.

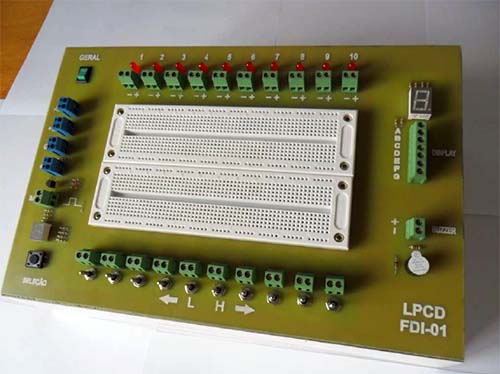

Figura 2: Aspecto do Painel Frontal do kit.
