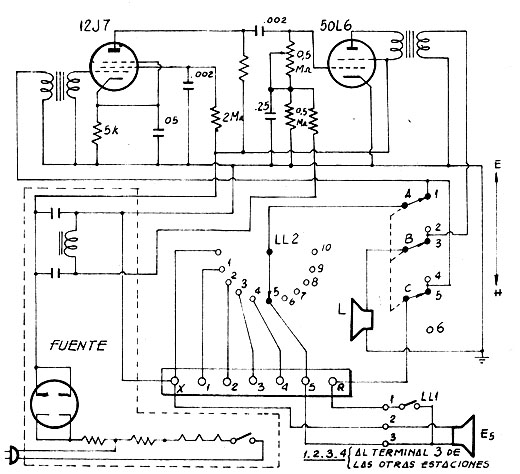

Este circuito de intercomunicador valvulado com diversas estações foi obtido numa publicação antiga. O circuito usa transformadores de saída de válvulas para acoplamento dos alto-falantes local e remotos que servem tanto para ouvir como para falar. A fonte deve fornecer algo em torno de 150 a 250 V sob corrente até 100 mA pode ter configurações diferentes da indicada na figura. A distância máxima entre as estações é da ordem de 30 metros.
![Intercomunicador Valvulado
Intercomunicador Valvulado](/images/stories/valvulas/v0217_01.jpg)
Intercomunicador Valvulado
