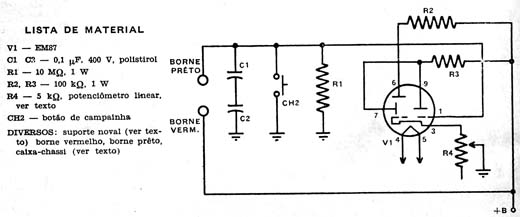

Encontrei este circuito numa publicação de 1966. A válvula olho mágico tem uma espécie de leque fluorescente numa tela que abre ou fecha conforme a tensão de entrada. Ela normalmente é encontrada como indicador de sintonia em receptores antigos. No projeto, a abertura do leque indica a resistência do componente em teste. A fonte usa um transformador com secundário de 117 V x 50 mA e enrolamento de 6,3 V para o filamento da válvula.
Provador de Continuidade com Olho Mágico
