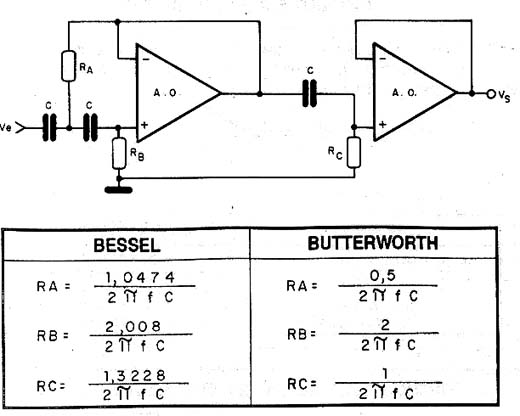

O filtro passa-altas mostrado na figura abaixo usa dois amplificadores operacionais e têm as fórmulas para Bessel e Butterworth mostradas na mesma figura. Os amplificadores operacionais podem ser de muitos tipos diferentes e as fontes de alimentação devem ser simétricas. As unidades devem ser respeitadas para as capacitâncias, resistências e frequências.
Filtro Passa-Altas de 18 dB Por Oitava
