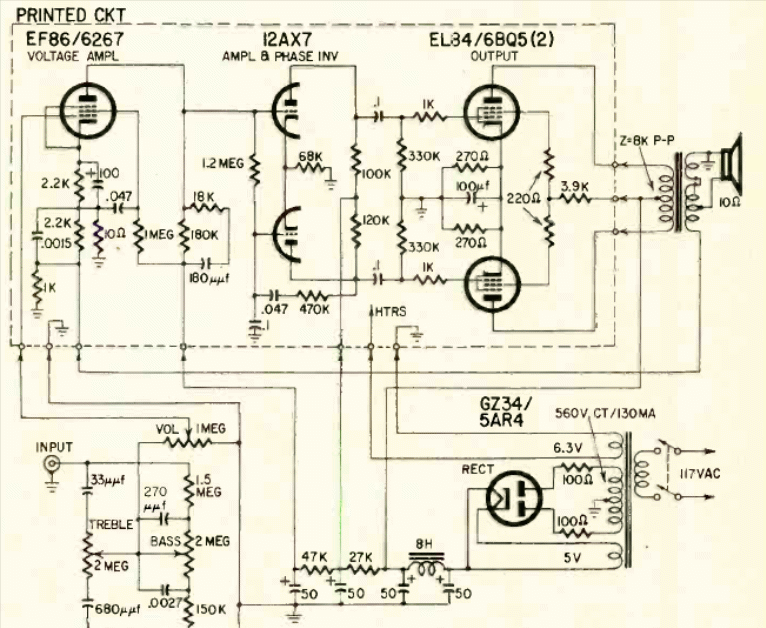

Este amplificador com a válvula EL84 é de tipo comercial europeu de Corpim montado numa placa de circuito impresso. O diagrama saiu numa revista Radio Electronics de setembro de 1958.
| Clique na imagem para ampliar |
Este amplificador com a válvula EL84 é de tipo comercial europeu de Corpim montado numa placa de circuito impresso. O diagrama saiu numa revista Radio Electronics de setembro de 1958.
