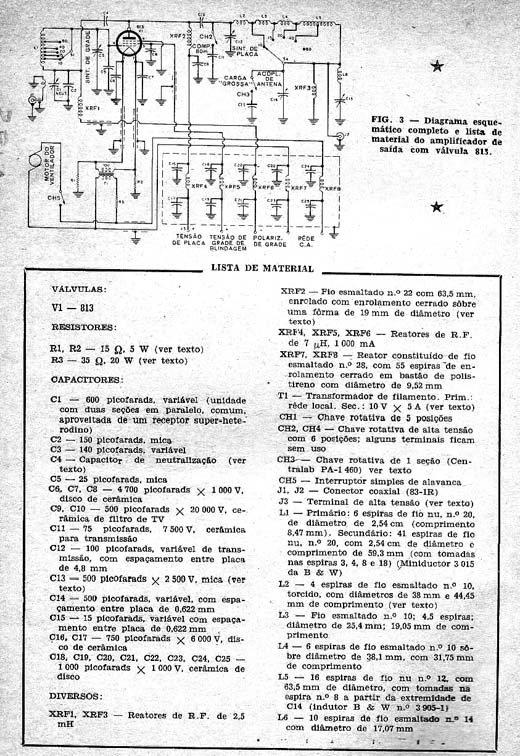

Este circuito foi obtido numa revista QTC de 1963. Ele usa uma única válvula 813, comum na época que deve ser alimentada com 1800 V. Deve-se ter muita experiência ao se trabalhar com este tipo de circuito, pelas potências e tensões envolvidas.
![Gerador de Sinais Valvulado Gerador de Sinais Valvulado](/images/stories/valvulas/v0182_01.jpg)
Gerador de Sinais Valvulado
