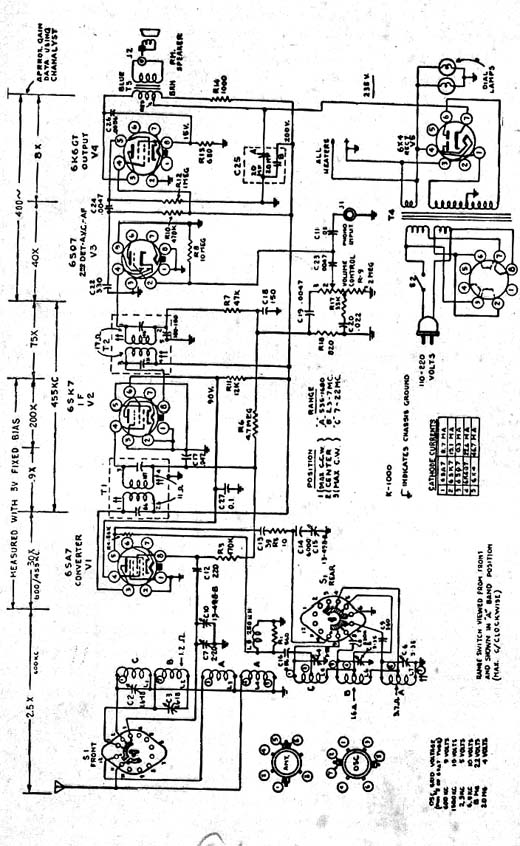

Encontrei o diagrama deste antigo receptor valvulado numa revista de 1967. Este diagrama pode ser de utilidade para os recuperadores de antiguidades. O rádio possui três faixas de onda comutadas por um seletor. A alimentação é prevista para as redes de 110 e 220 V.
![Rádio Valvulado RCA Modelo E-325 Rádio Valvulado RCA Modelo E-325](/images/stories/valvulas/V0179_01.jpg)
Rádio Valvulado RCA Modelo E-325
