Este simples receptor de ondas médias foi encontrado numa revista Técnica Prática da Itália do ano de 1965.A bobina pode ser enrolada num bastão de ferrite sendo formada por 100 + 100 espiras de fio 28 AWG num bastão de 1 cm de diâmetro. O transformador de alimentação serve apenas para o filamento de modo que pode ser usado um transformador comum de 6,3 V x 500 mA para a lâmpada ou inclusive ser eliminado este componente com a alimentação exclusiva em 110 V. Veja no artigo fontes de alta tensão para aparelhos valvulados como improvisar um auto-transformador para este tipo de montagem. Abaixo as figuras correspondentes ao esquema e disposição dos componentes no chassi.

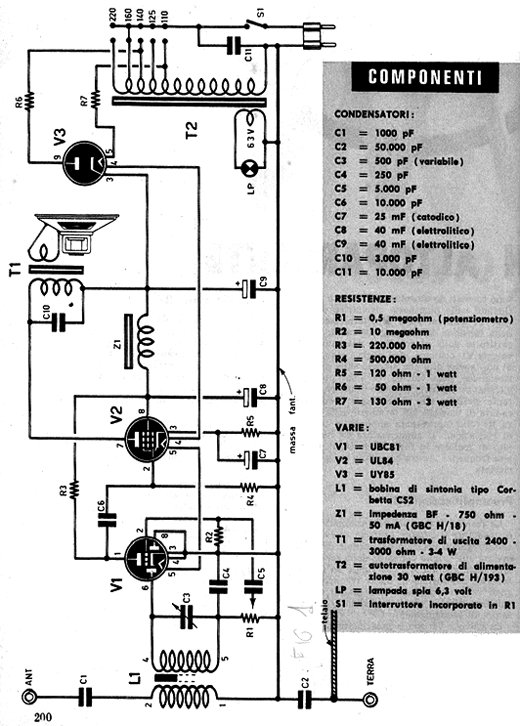

Receptor AM de 3 Válvulas

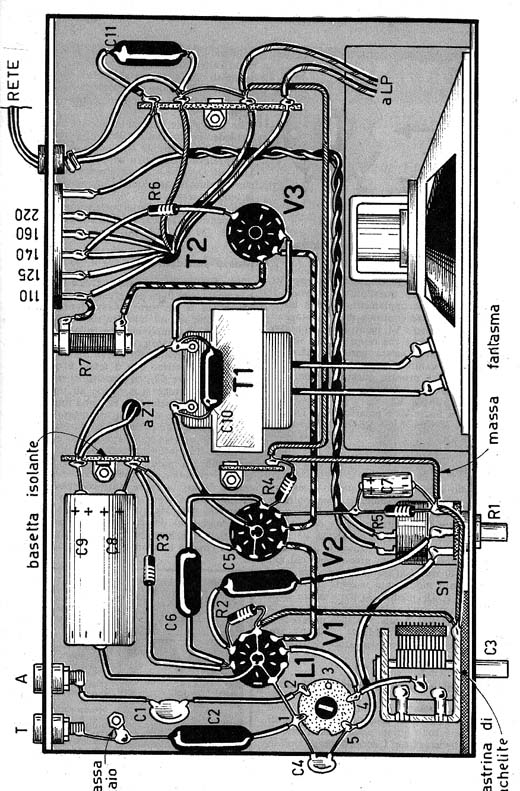

Montagem física do Receptor AM de 3 Válvulas
