Este circuito é de uma publicação de 1949, consistindo numa fonte de alimentação regulada de 600 V para alimentação de circuitos valvulados como, por exemplo, radiotransmissores com a válvula 807. Os componentes críticos, além das válvulas são os transformadores e os choques de filtro.
![Fonte de Alimentação Regulada Fonte de Alimentação Regulada](/images/stories/valvulas/v0169_01.jpg)

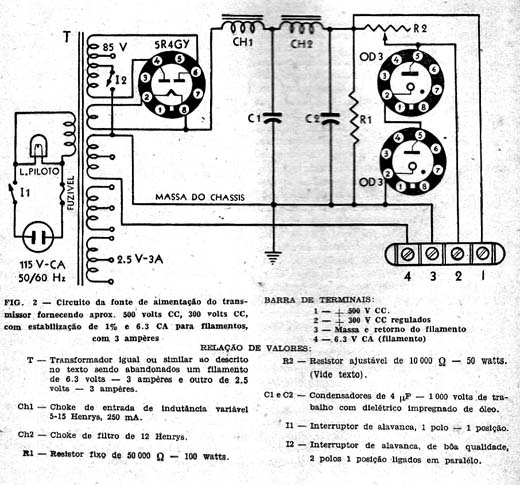

Fonte de Alimentação Regulada
