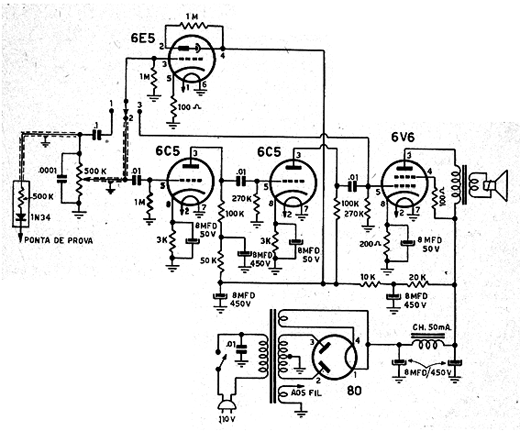

Este traçador ou seguidor de sinais, como hoje é mais conhecido, nada mais é do que um amplificador de áudio que também conta como uma ponta detetora para sinais de RF. São 4 válvulas de bom ganho e o circuito usa um transformador de força de 150 + 150 V com pelo menos 50 mA. O transformador de saída é do tipo usado com válvulas 6V6. Um ponto interessante deste circuito é o uso da válvula "olho mágico" que nada mais do que um indicador analógico de tensão. Esta válvula possui um eletrodo que acende em forma de leque com luz azul esverdeada. O leque abre ou fecha indicando a tensão aplicada à válvula. Assim, esta válvula funciona como um indicador de intensidade de sinal neste circuito. Veja o artigo Voltímetro com Olho Mágico (V124).
Traçador de Sinais
