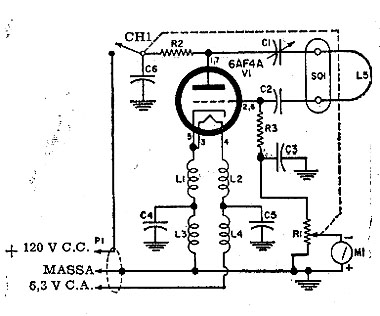

O circuito apresentado cobre a faixa de 270 a 600 MHz aproximadamente, tendo sido obtido de uma publicação de 1968. O circuito indica a frequência de ressonância de circuito através de um indicador analógico. A fonte de alimentação, não mostrada, deve fornecer 120 Vcc além da tensão de filamento da válvula.
![Ressonímetro Para UHF Ressonímetro Para UHF](/images/stories/valvulas/v0151_01.jpg)
Ressonímetro Para UHF

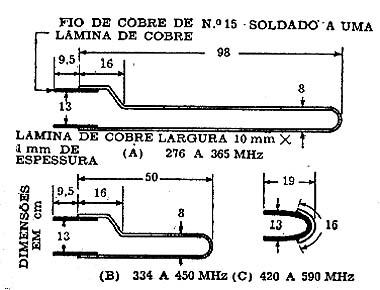

As bobinas para as diversas faixas de UHF que o aparelho cobre são dadas na figura abaixo.
![Dimensões para a bobina Dimensões para a bobina](/images/stories/valvulas/v0151_02.jpg)
Dimensões para a bobina
![<div class=](/images/stories/valvulas/v0151_03.jpg)

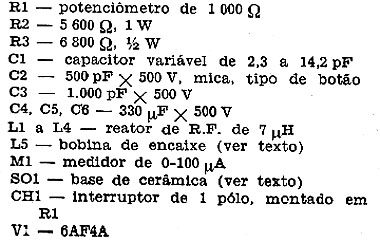

Lista de material
