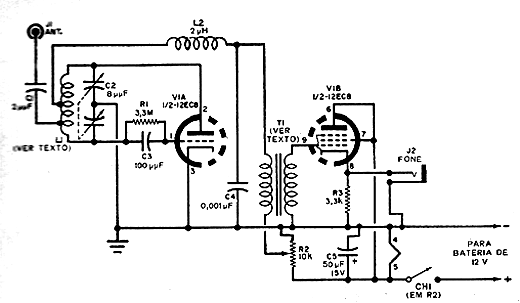

O interessante circuito valvulado que apresentamos é alimentado por 12 V e não precisa de transformadores especiais a não ser T1 que pode até ser improvisado a partir de transformadores comuns. O capacitor variável pode ser obtido de equipamentos valvulados antigos, ou mesmo encontrados em casas especializadas que ainda trabalhem com este tipo de componente. O circuito, para a faixa de 122 MHz a 144 MHz foi encontrado numa publicação de 1963 e usa apenas uma válvula dupla com saída para fone. Pode-se ligar nesta saída um pequeno amplificador de áudio como o Lm386 ou outro. A faixa de VHF indicada é a usada por radioamadores e aviação.
L1 é formada por 5 espiras de fio 24 em forma de 2 cm de diâmetro sem núcleo com espiras na 2 e 3 espiras. A antena é do tipo telescópico e o choque de RF consiste em 25 espiras de fio 30 num resistor de 1 M x 1 W. O transformador T1 é do tipo drive de rádios transistorizados com relação de espiras de 1:3; O capacitor variável é do tipo duplo de 8 pF ou um pouco mais. Podem ser feitas alterações na bobina para cobertura de outras faixas.
