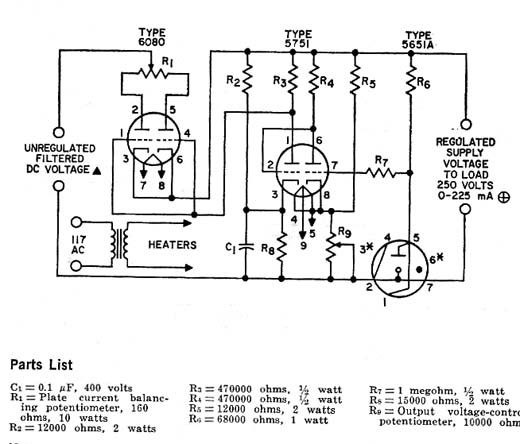

O circuito de regulador de tensão com saída de 250 V e correntes de 0 a 225 mA apresentado na figura foi retirado do Manual de Válvulas RCA, edição de 1971. Este circuito tem entrada de 250 V não regulados e faz uso de duas válvulas duplo triodo. Na figura temos também a lista de material escaneada junto com o diagrama e por isso mantida em inglês.
![Fonte de Alimentação Estabilizada Fonte de Alimentação Estabilizada](/images/stories/valvulas/v0138_01.jpg)
Fonte de Alimentação Estabilizada
