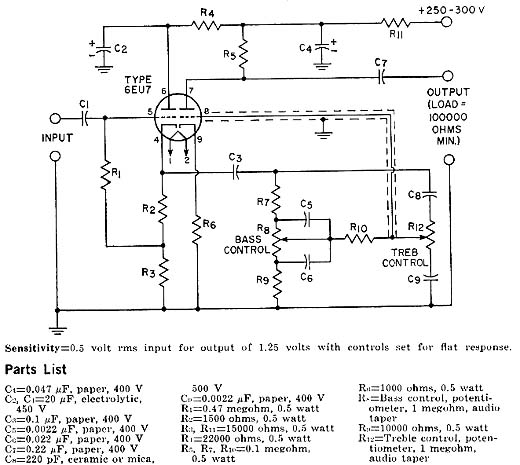

O circuito valvulado apresentado foi obtido no Manual de Válvulas RCA, edição de 1971. Ele incorpora um controle de tom tipo Baxandall e utiliza uma válvula duplo triodo. Seu baixo consumo permite que ele seja alimentado a partir do próprio amplificador com o qual vai funcionar. Observe a necessidade de cabo blindado em determinados pontos, para se evitar a captação de zumbidos. A lista de material foi escaneada juntamente com o diagrama, permanecendo portanto em inglês. A entrada é de alta impedância e o sinal deve ser aplicado à entrada de um amplificador com pelo menos 100k de impedância.
Controle de Graves e Agudos
