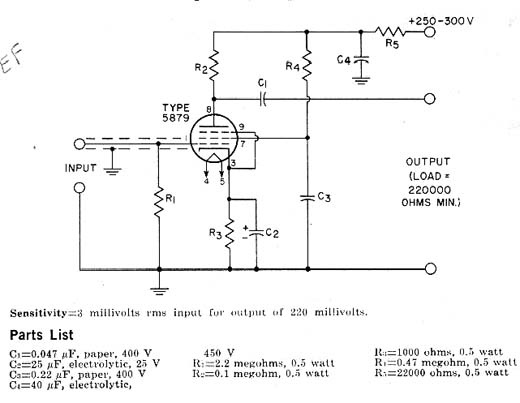

O ganho do circuito apresentado é de 70 ve4zes e ele é indicado para a operação de fontes de sinal de baixa intensidade como microfones. O circuito, obtido do manual de válvulas RCA, edição de 1971 utiliza um pentodo e sua alimentação é obtida do próprio amplificador com o qual ele deve funcionar. Observe a necessidade de cabo de entrada blindado para que não ocorra a captação de zumbidos. A resistência de carga é elevada, de pelo menos 220k. A lista de material foi mantida em inglês escaneada juntamente com o diagrama.
Pré-Amplificador de Baixa Distorção
