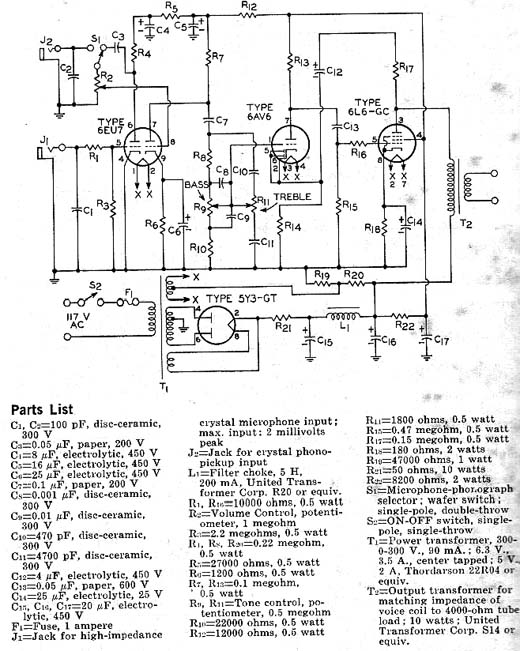

Com quatro válvulas, o circuito apresentado fornece 8 W de saída, tendo por entrada tanto um microfone como um toca-discos. O circuito foi obtido no Manual de Válvulas RCA, edição de 1971. Os componentes críticos, além das válvulas são os transformadores e o choque de filtro. Veja no artigo V009 como solucionar os problemas com estes componentes. O circuito é dotado ainda de um controle de graves e agudos, fornecendo uma saída com excelente qualidade de som.
Amplificador de 8 W Para Microfone
