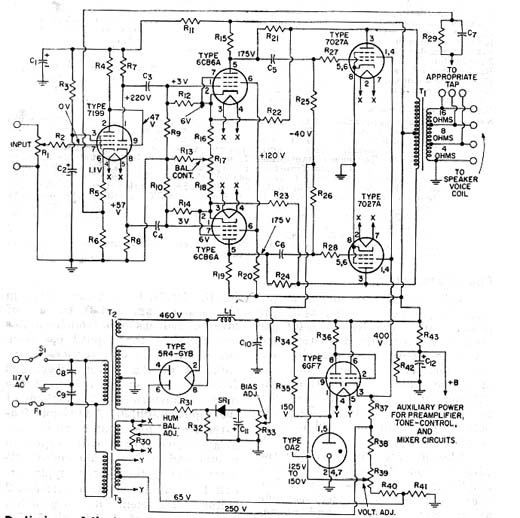

O diagrama da figura é de um potente amplificador valvulado de 50 W rms, obtido no manual de válvulas RCA edição de 1971. O circuito utiliza uma válvula reguladora de tensão e além das outras válvulas, os componentes críticos são os transformadores que têm as especificações da lista de material. Observe que o amplificador possui diversos ajustes de tensões que devem ser feitos para que ele opere satisfatoriamente. O circuito conta ainda com saída de tensão para alimentar pré-amplificador e mixer.
![Amplificador de 50 W Amplificador de 50 W](/images/stories/valvulas/v0130_01.jpg)
Amplificador de 50 W

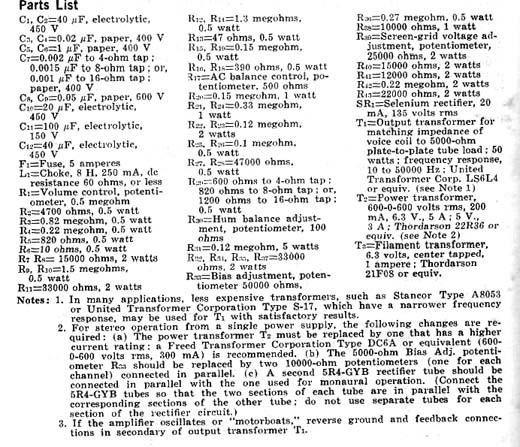

![Lista do amplificador de 50 W Lista do amplificador de 50 W](/images/stories/valvulas/v0130_02.jpg)
Lista do amplificador de 50 W
