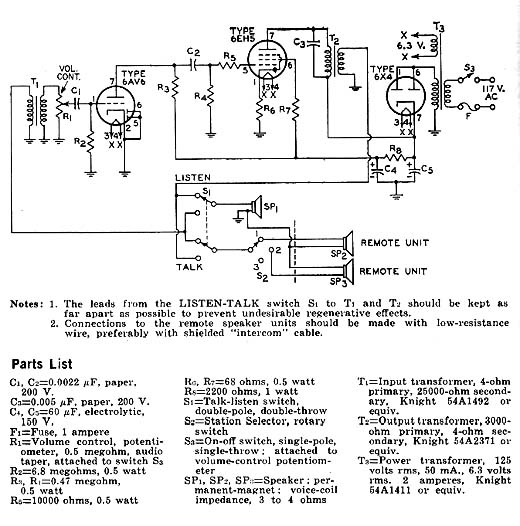

O circuito apresentado foi obtido no Manual de Válvulas RCA edição de 1971. Trata-se de um intercomunicador convencional que usa três válvulas comuns, sendo duas amplificadoras e uma retificadora. Os componentes críticos são os transformadores. O transformador de força deve fornecer 125 V com 50 mA e os demais são transformadores de saída e entrada com as impedâncias dadas no original em inglês na lista de material. O intercomunicador tem duas estações remotas que são comutadas pela chave s2. S1 é a chave falar-ouvir. Os fios de conexão podem ter algumas dezenas de metros de comprimento e não precisam ser blindados.
