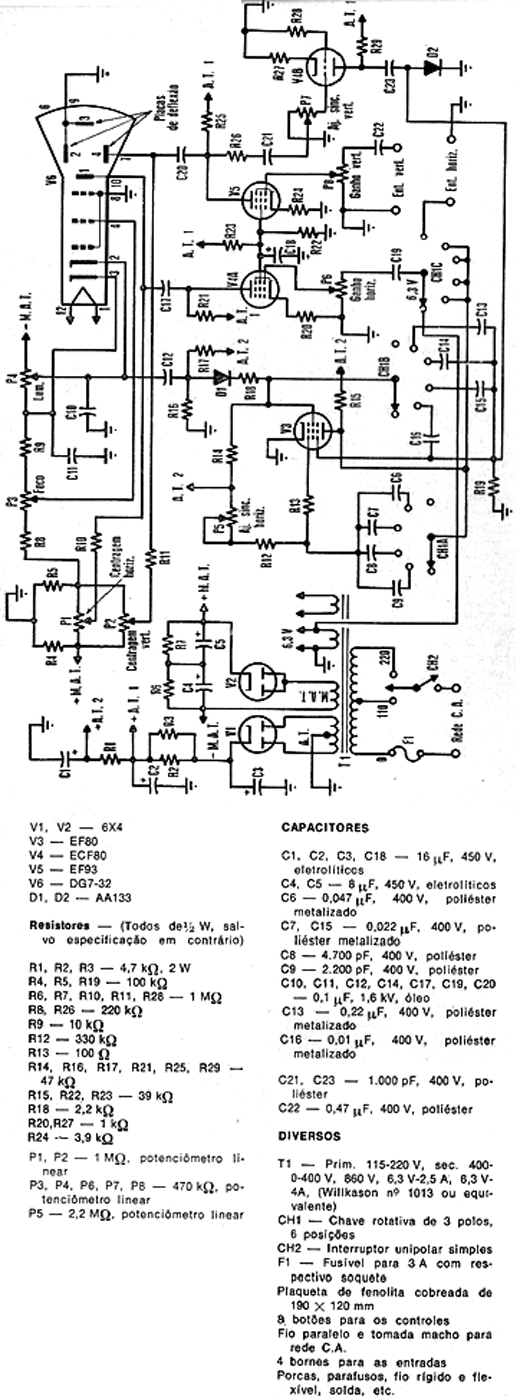

Se bem que a montagem deste osciloscópio seja dependente de componentes difíceis em nossos dias como o tubo de raios catódicos (TRC ou CRT), transformado e válvulas, vale à pena examinar o circuito pois ele pode servir de base para recuperação de um instrumento deste tipo. O circuito apresentado foi obtido de uma tradução da revista espanhola que não existe mais Radio Electricidad de 1973. Este osciloscópio tem uma faixa passante de apenas 1,5 MHz, servindo para análise de sinais de áudio.
Osciloscópio Valvulado
