Este projeto foi obtido numa publicação de 1964. A válvula olho mágico, usada como indicador de sintonia possui uma tela fluorescente que forma um leque verde com a abertura que depende da intensidade do sinal, conforme mostra a figura (Veja artigo V116). Podemos usar este tipo de indicação num sensível voltímetro de altíssima impedância de entrada, como sugerido neste projeto. O transformador, além da válvula são os elementos críticos da montagem. Com sorte pode-se encontrar a válvula 6E5 num antigo receptor. A precisão do aparelho vai depender dos resistores que formam o divisor de tensão.

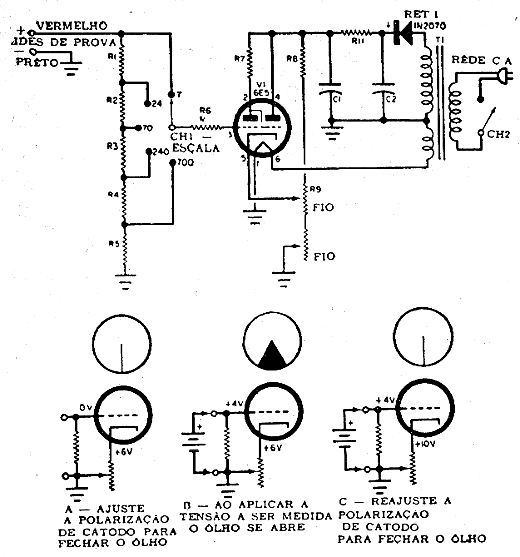

Voltímetro com válvula olho mágico

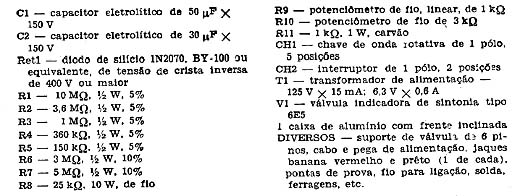

Materiais utilizados
