Este circuito, obtido de uma publicação de 1972 aplica na rede de energia uma portadora de alta frequência que é modulada com o sinal de áudio de entrada. O circuito opera em torno de 100 kHz e a bobina é formada por 150 + 150 espiras de fio 28 num tubo de 2 cm de diâmetro (sem núcleo). Os transformadores são os componentes críticos deste circuito. O alcance depende muito do nível de ruído da rede de energia em que ele vai operar. Duas unidades semelhantes devem ser montadas para um sistema de duas vias.

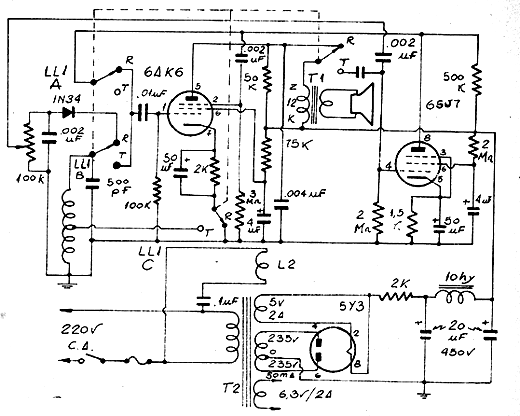

![Intercomunicador por Onda Portadora Intercomunicador por Onda Portadora](/images/stories/valvulas/v0120_01.png)
Intercomunicador por Onda Portadora
