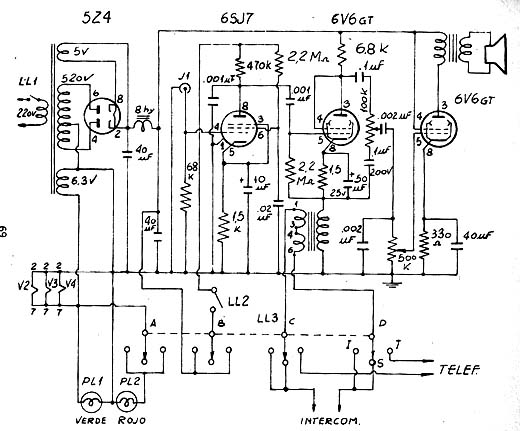

Obtido de uma documentação de 1972, o circuito apresentado utiliza 4 válvulas e corresponde a um equipamento comercial. Neste circuito existem chaves com diversas funções, inclusive com saídas para fones. Os transformadores são os elementos críticos, além das válvulas.
![Intercomunicador Valvulado Intercomunicador Valvulado](/images/stories/valvulas/v0119_01.jpg)
Intercomunicador Valvulado
