O circuito apresentado foi retirado de uma publicação de 1962. Utilizando apenas uma válvula ele amplifica os sinais da faixa de ondas médias, aplicando-os a uma antena de entrada de um rádio comum. O circuito também pré-seleciona os sinais, facilitando assim a separação de estações de frequências próximas. As bobinas, além da válvula é o componente crítico, consistindo L2 em 100 espiras de fio 28 num bastão de ferrite de 0,8 a 1 cm de diâmetro com 10 ou mais centímetros de comprimento. L1 consiste em 15 espiras de fio 28 sobre L2 e L3 é um choque de RF de 2,5 mH. Nas figuras temos o diagrama do aparelho e uma sugestão de fonte de alimentação.

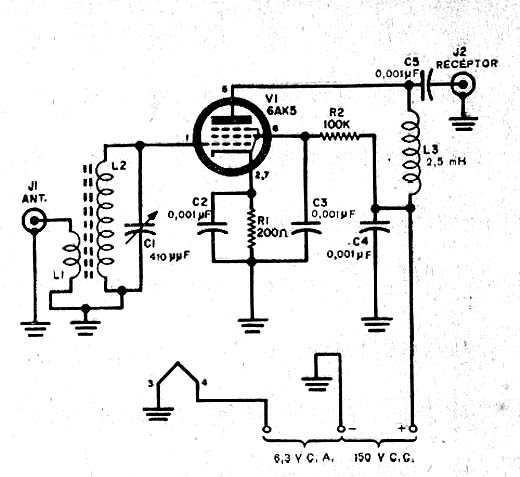

Reforçador valvulado de Ondas Médias

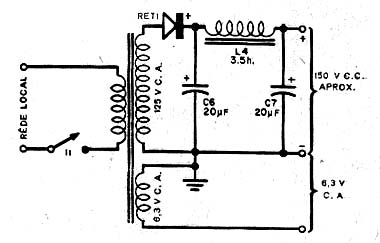

Fonte sugerida
