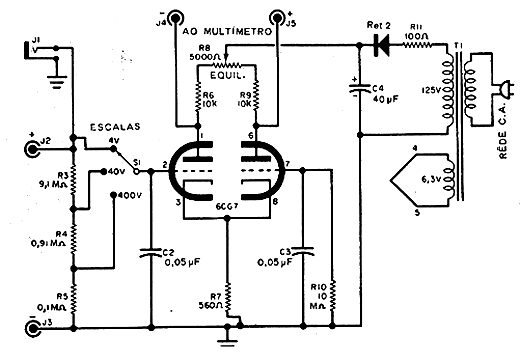

O circuito que apresentamos foi achado numa publicação de 1962. Ele consiste basicamente numa etapa diferencial de altíssima impedância de entrada que permite usar um multímetro comum como um voltímetro eletrônico com uma impedância muito alta de entrada. O circuito tem escalas de 4 V, 40 V e 400 V comutada por uma chave. A precisão vai depender dos resistores que formam o circuito divisor de entrada. A válvula é um duplo triodo e, além dela, o componente crítico do projeto é o transformador, que no entanto tem apenas 15 mA de corrente no enrolamento de alta tensão e desta forma, admite diversas soluções paralelas como as sugeridas no artigo V009. O potenciômetro serve como ajuste de nulo, para zerar a escala do multímetro na ausência de tensão de entrada. Veja que, como se trata de circuito valvulado de altíssima impedância de entrada ele é sensível a captação de zumbidos.
