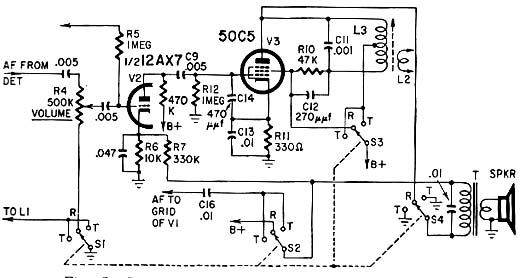

O esquema que mostramos a seguir foi obtido de uma revista Radio Electronics de 1961 e mostra como um rádio AM valvulado comum de baixo custo pode ser transformado num transceptor de AM sem fio e com isso servir de intercomunicador doméstico com algumas dezenas de metros de alcance. A bobina é formada por 50 + 50 espiras de fio 28 AWG num tubo de PVC ou madeira de 2 a 2,5 cm de diâmetro. A antena consiste num pedaço de fio comum de 1 ou 2 metros de comprimento. O circuito foi adaptado de um rádio coma válvula 50C5 na saída, mas qualquer rádio com pentodo na saída pode ser modificado da mesma forma. L2 consiste em 10 espiras do mesmo fio sobre L1. Com a chave na posição T ele transmite e na posição R ele recebe os sinais.
Rádio valvulado AM como intercom sem fio
