O circuito que apresentamos foi encontrado numa antiga documentação de 1959. Este circuito utiliza alguns componentes que hoje já não mais existem como o diodo retificador de selênio, que pode ser substituído por um 1N4007 ou equivalente. O circuito gera sinais retangulares numa faixa de frequências de aproximadamente 400 Hz a 2000 Hz, as quais podem ser servir para testes e ajustes de equipamentos de áudio.
O transformador é o componente crítico, podendo ser adotadas soluções como no artigo V009, se bem que seja importante manter o isolamento da rede de energia.

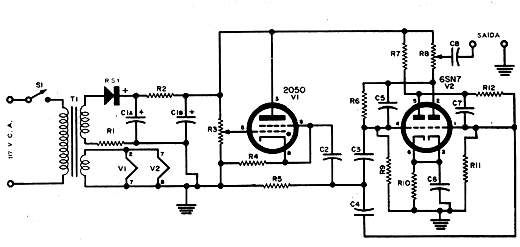

Diagrama do Gerador de Ondas Quadradas

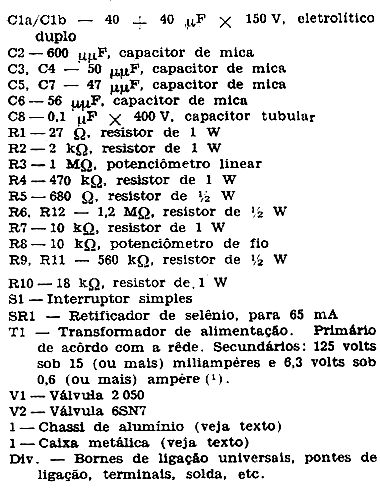

Lista dos materiais utilizados.
