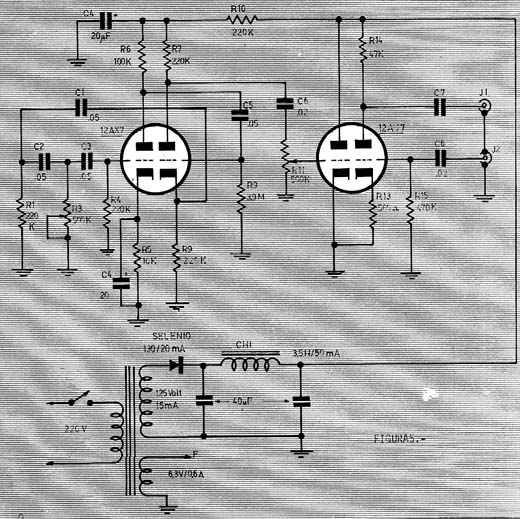

Obtivemos o circuito que apresentamos de uma publicação argentina dos anos 60. O circuito utiliza duas válvulas 12AT7 (Duplos Triodos) e gera um sinal que modula a passagem de uma fonte de áudio de modo a se obter o efeito de vibrato. O circuito é bastante sensível a ruídos devendo todas as conexões de sinais ser blindadas. O transformador é o único componente crítico, mas como é de apenas 125 V com 15 mA existem soluções, como as descritas no artigo V009. O choque de RF pode ser o enrolamento primário de um pequeno transformador de 110 V x 6 V. O diodo admite equivalentes como o 1N4004. A fonte de sinal entra em J2 e o sinal modulado sai em J1. O ajuste da frequência do efeito é feito em R3 e a profundidade da modulação é ajustada em R11.
