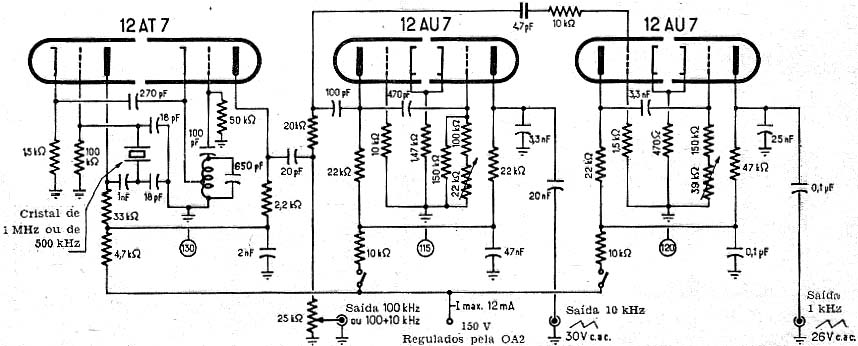

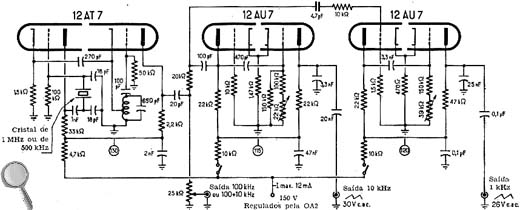

O circuito que apresentamos foi encontrado numa publicação de 1967, consistindo num oscilador que gera sinais de 100 kHz a partir de um oscilador com cristal de 1 MHz. Os sinais servem para ajustes ou mesmo base de tempo de instrumentos.
Como o circuito tem um divisor sincronizado ele gera sinais de 10 kHz e 1 kHz também, sendo estes sinais de grande precisão. O circuito não inclui a fonte de alimentação que pode ser obtida de um dos diagramas do artigo V009.
Observe que a tensão de alimentação de 150 V deve ser regulada, o que pode ser feito através de fonte com a válvula OA2.
