Este projeto foi obtido de uma publicação de 1974, consistindo num pequeno amplificador de 3 válvulas que fornece aproximadamente 3 W de potência com excelente qualidade de som.
Os componentes críticos, além das válvulas, são os transformadores. O transformador de saída é do tipo de baixa potência simples para a válvula EL84 (6BQ5) enquanto que o transformador de alimentação tem secundário de 15 + 125 V com 40 mA ou mais.
Os capacitores eletrolíticos da fonte deve ter tensões de trabalho de 200 V ou mais.

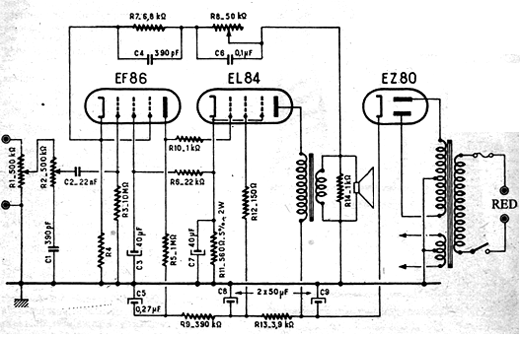

A impedância de entrada é de aproximadamente 1 M ?. Na figura 1 temos o diagrama completo do amplificador.
Diagrama completo do amplificador de 3 W.
