De uma publicação de 1958, achamos este interessante circuito de um pré-amplificador de antena para a faixa dos 21 MHz (15 metros), mas podem ser feitas alterações nas bobinas para operação em outras faixas, até o limite da válvula, em torno de 50 MHz.
Além da válvula dupla, o outro componente crítico é o transformador que tem secundário de 125 V x 25 mA. No entanto, dada a baixa corrente e também tensão, pode ser usado um auto-transformador simples, como no artigo Fontes Para Aparelhos Valvulados que damos neste site.
A bobina L1 consta de 8 espiras de fio 26 sem núcleo com diâmetro de 2 cm. XRF1 é um choque de 2,5 mH. Os demais componentes:
R1 - 3k3 x 1 W
R2 - 1k x 1 W
R3 - 220 ? x 1/2 W
R4 - 3k (3k3) x 1/2 W
C1 - Variável de circuito valvulado - 140 pF
C2, C4, C5 - 10 nF - cerâmicos
C3 - 1 nF - cerâmico
C6a, C6b - 22 uF x150 V - eletrolíticos

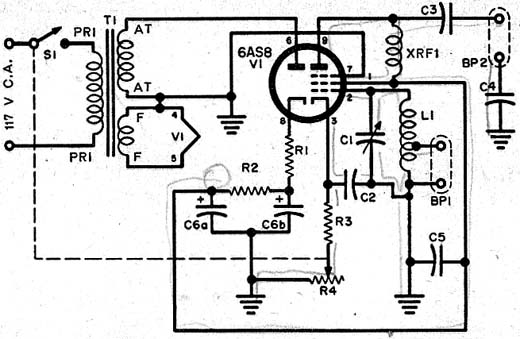

Na figura 1 o diagrama do pré-seletor.
