O amplificador ultra-linear apresentado neste artigo fornece uma potência de 70 W em cargas de diversas impedâncias, determinadas pelas características do transformador de saída. As válvulas 6GB8 são ligadas em Push-Pull com uma alimentação de transformador com 290 V de secundário. A corrente deve ser de pelo menos 800 mA.
O circuito é de tipo comercial, e além das válvulas os elementos críticos são os transformadores. O circuito conta também com uma saída de alimentação para o pré-amplificador.
Os capacitores devem ter tensões de trabalho compatíveis com as encontradas nos pontos do circuito em que devem funcionar. Em especial os eletrolíticos da fonte que devem ter 450 V ou mais de tensão de trabalho.
A montagem deve ser feita em chassi de metal com especial cuidado com os cabos de sinais que devem ser curtos e blindados.
Na figura 1 temos o diagrama completo do amplificador.

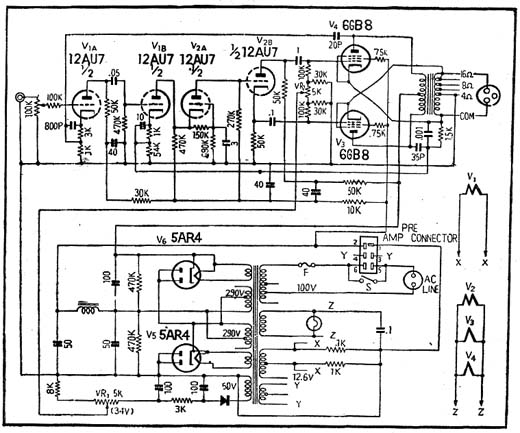

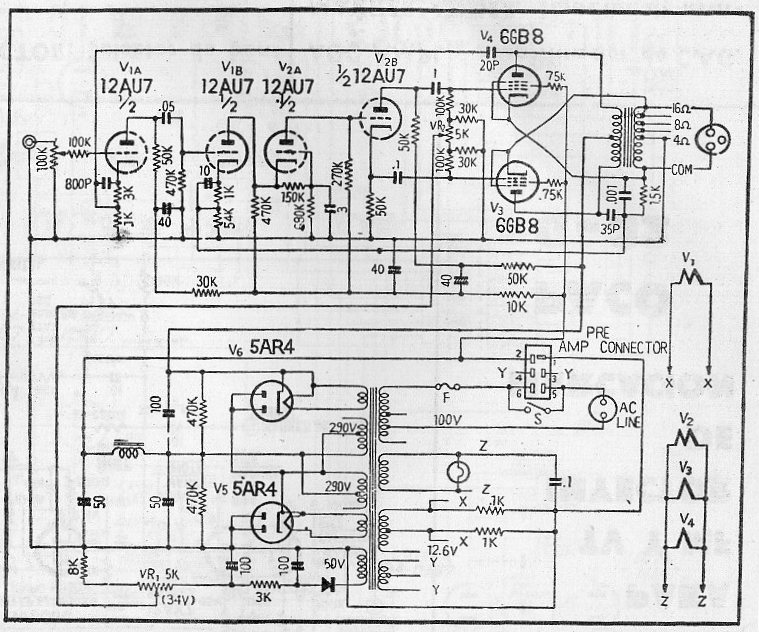

Figura 1 - Diagrama completo do amplificador.
