O amplificador apresentado é um pouco diferente dos demais porque não usa saída em pushu-pull. Sua saída em classe B usa apenas uma válvula EL84 em cada canal, mas mesmo assim ele fornece excelente qualidade de som com boa potência, aproximadamente 12 W.
O circuito usa três válvulas em cada canal e mais uma retificadora de onda completa.
Além das válvulas, os componentes críticos deste circuito são os transformadores. Em especial os transformadores de saída devem ser de tipos para saída simples e não em push-pull.
O circuito conta com controle de volume duplos e ainda um controle de balanço entre os canais. Uma rede de controle de tom em cada canal também possibilita este recurso no amplificador.
Os componentes, principalmente os capacitores, devem ter tensões de trabalho compatíveis com este tipo de aplicação. Na figura 1 temos o circuito completo do amplificador.

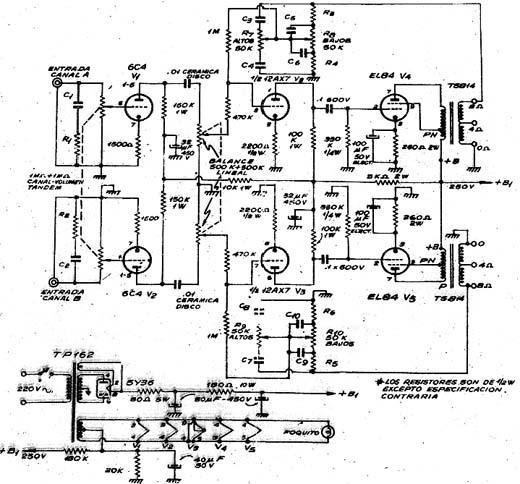

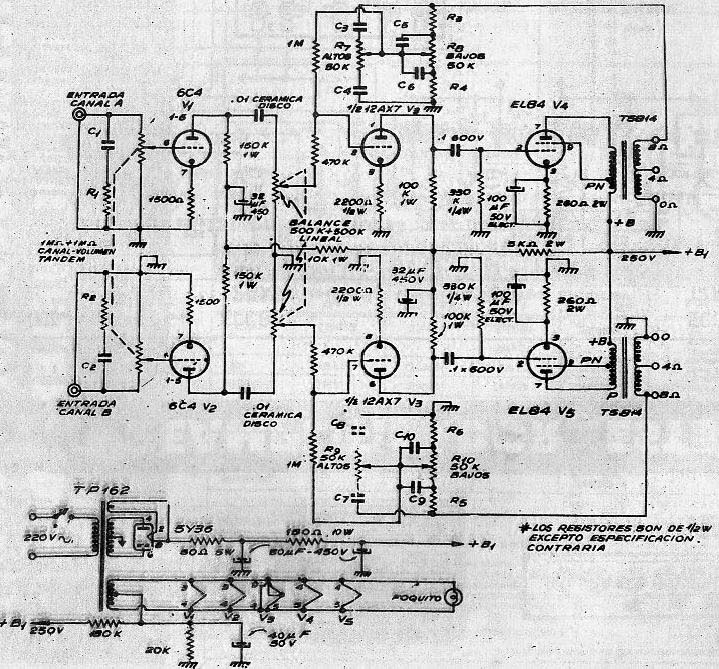

Figura 1 - Diagrama completo do amplificador. (clique na imagem para ampliar)
