O circuito dado a seguir é de um gerador de áudio comercial Heathkit AC-9, e evidentemente sua montagem exige o uso de componentes de precisão, Serve, entretanto como referência para eventuais recuperação ou reparos.
O circuito é um oscilador de áudio de baixa freqüência com saídas com atenuadores. Usando duas válvulas ele possui várias faixas de ajustes cujos valores dos componentes são dados na tabela que acompanha este artigo.
O circuito conta ainda com um indicador analógico para intensidade do sinal.
Na figura 1 temos o diagrama completo do gerador.
Figura 1 - Diagrama completo do gerador

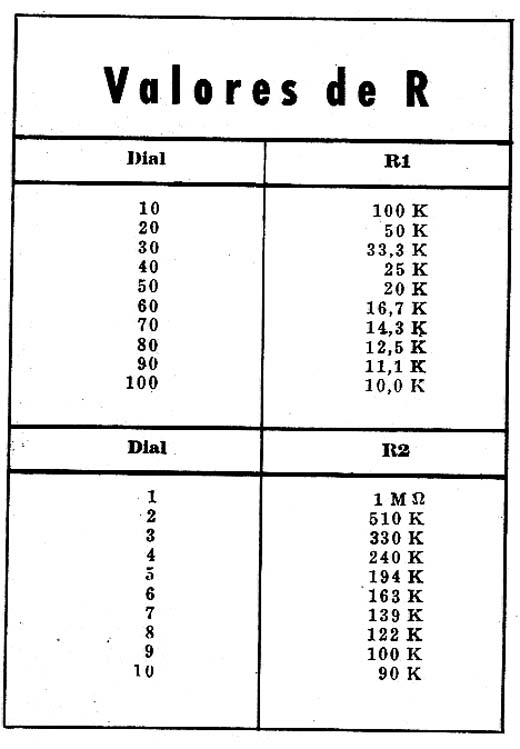

Na tabela abaixo as posições dos controles e os valores de R para diversas freqüências.
