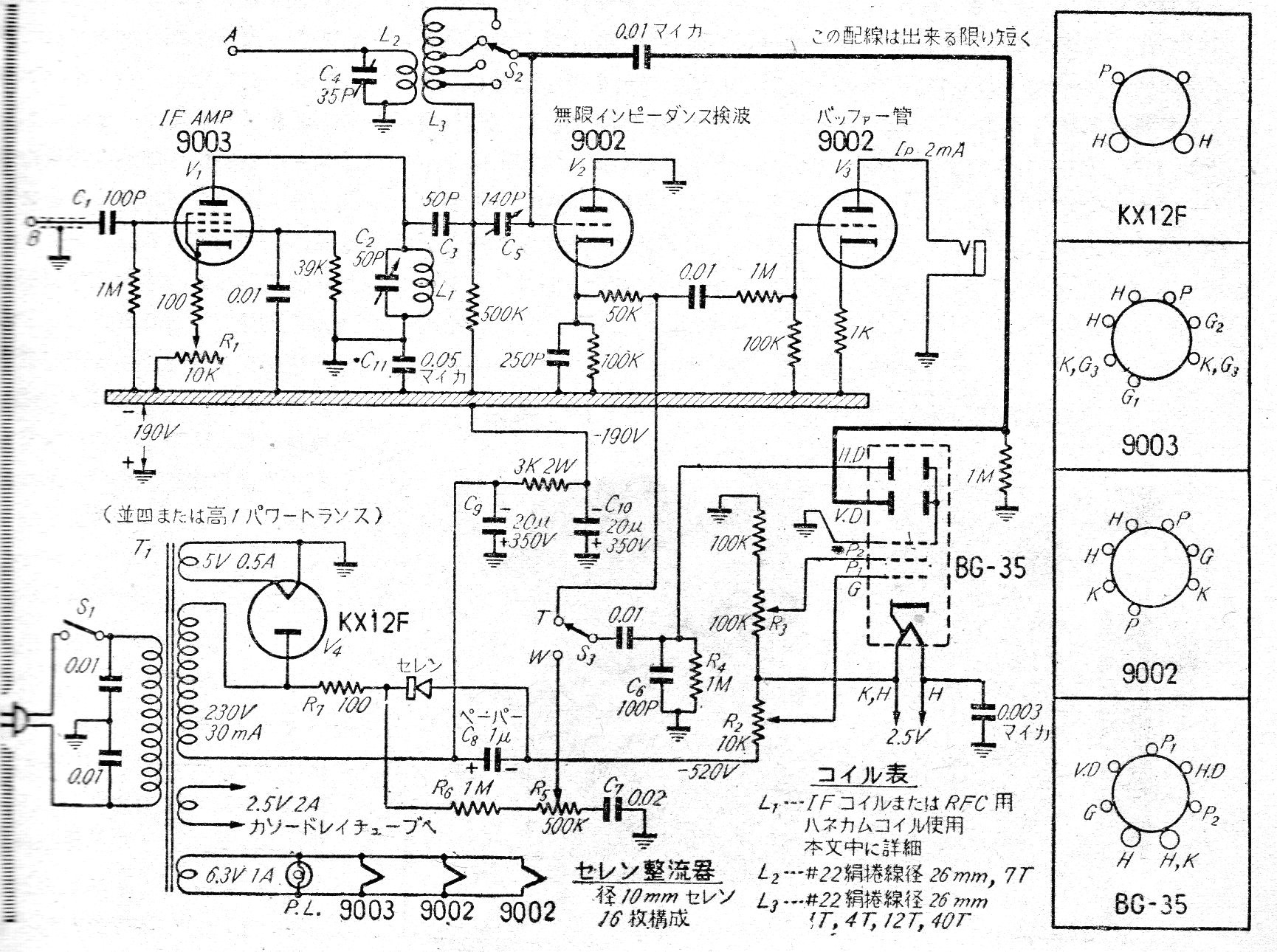

Este circuito de osciloscópio foi encontrado numa documentação japonesa de 1955. Conforme podemos ver o circuito tem 4 válvulas, além do TRC e opera com frequências relativamente baixas, dadas as limitações dos componente da época, servindo basicamente para análise de sinais de poucos megahertz.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
