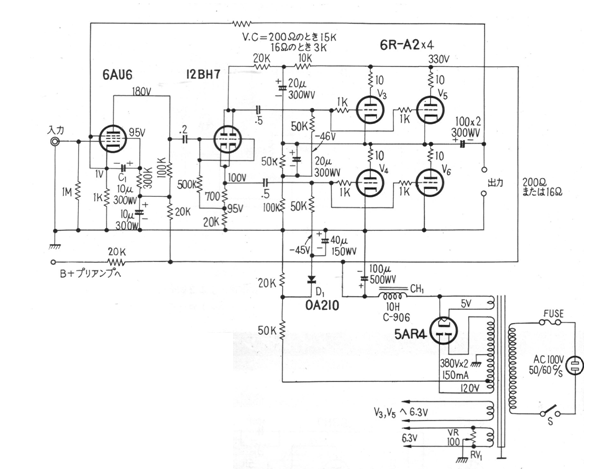

Este é o circuito de um amplificador valvulado comercial de 1961. O circuito se caracteriza por ter uma saída de baixa impedância, deste modo eliminando o transformador de saída. A fonte de alimentação é dada juntamente com o diagrama.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
