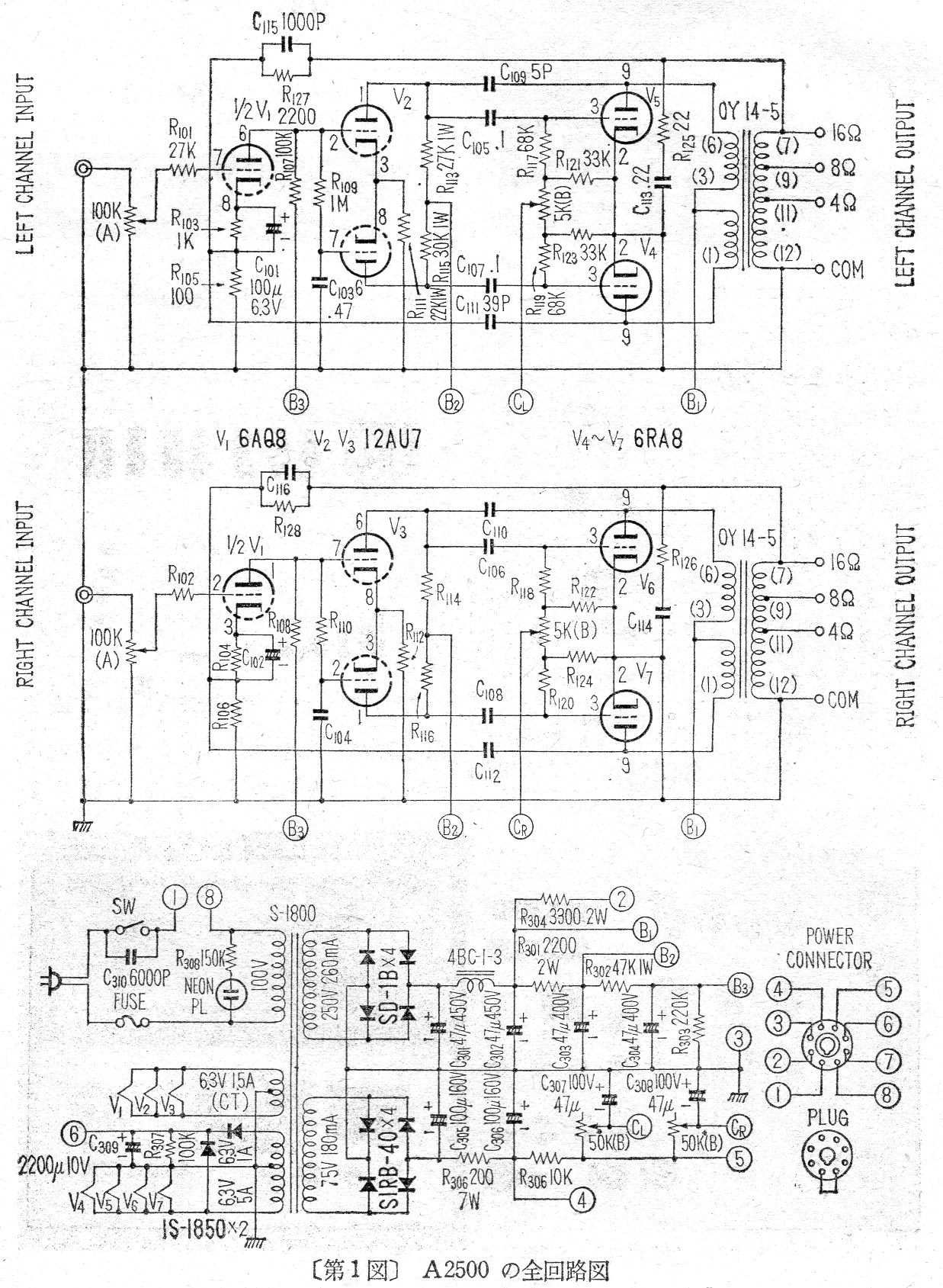

Este circuito é de uma publicação japonesa de 1973. Os dois canais deste amplificador estéreo, incluindo a fonte de alimentação são dados no diagrama. Os componentes críticos deste tipo de montagem são os transformadores, além das próprias válvulas. Observe o uso de diodos na fonte.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
