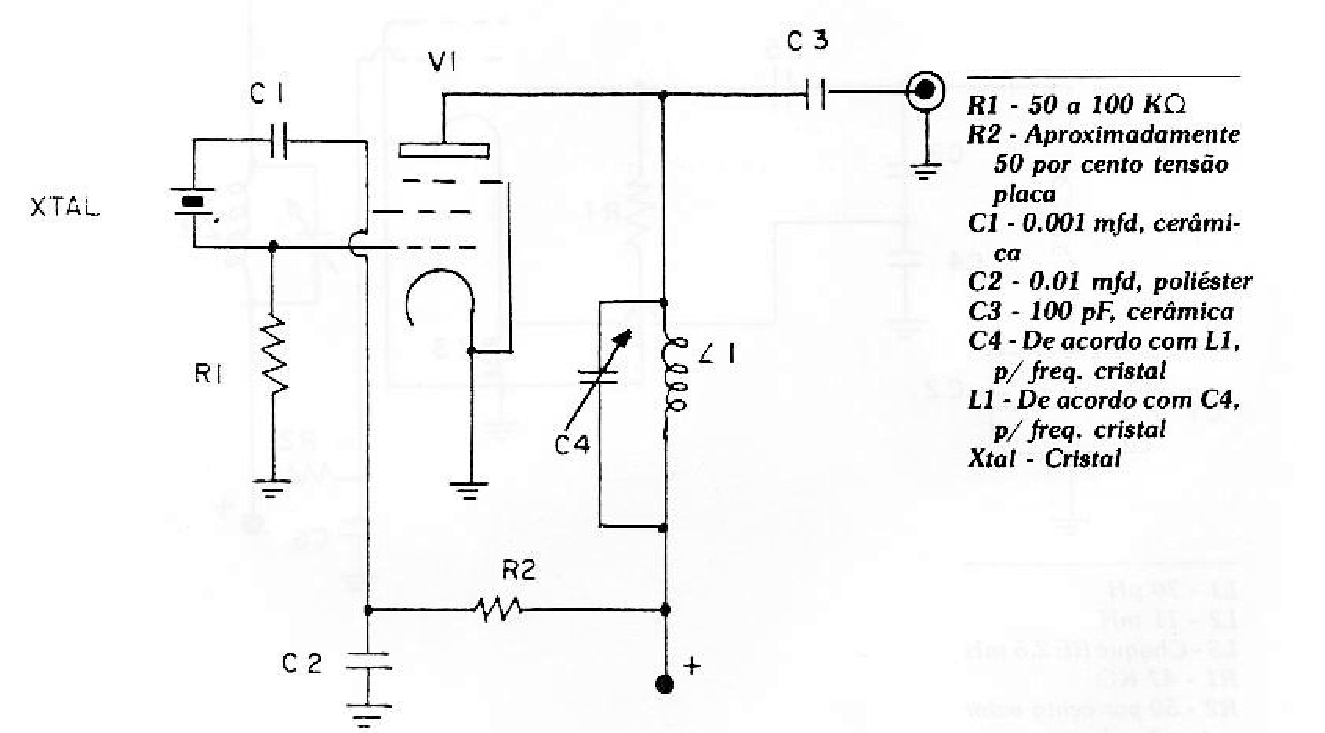

Na figura temos o circuito denominado Pierce-Colpitts, cuja característica principal é fornecer uma grande quantidade de harmônicos, permitindo que um cristal de frequência baixa possa gerar, à saída, frequências para operar no 2. °, 3. °, 4. ° etc. harmônicos: este circuito opera com qualquer tipo de cristal. Deve-se notar, porém que, se o cristal possuir frequências espúrias, as mesmas também serão produzidas à saída.

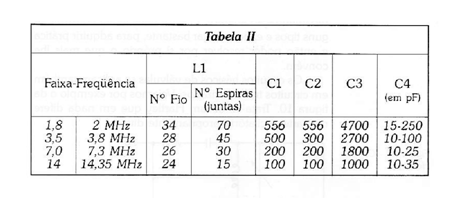

|- CLIQUE NA IMAGEM PARA AMPLIAR -|
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
