Nas aplicações que exijam circuitos lógicos digitais com características específicas, a família HCT da Texas Instruments oferece uma enorme quantidade de soluções para os projetistas. As funções lógicas comuns estão disponíveis na forma de circuito integrado como os que focalizamos neste artigo. Apresentamos aos seguidores os flip-flops tipo D em disposições que facilitam seu uso e apresentam o desempenho esperado na faixa de tensões TTL de 4,5 a 5,5 V. O artigo foi elaborado com base em documentação da Texas Instruments obtida na Mouser Electronics a partir do link no final do artigo.

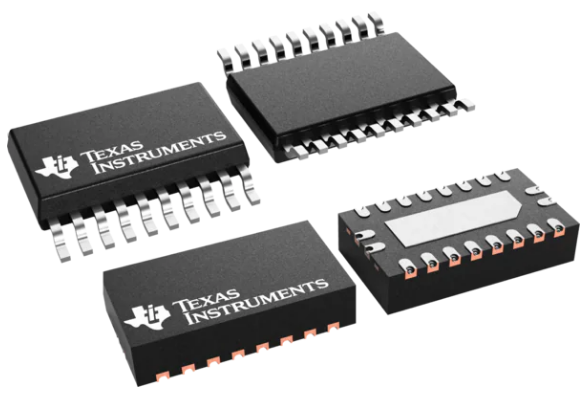

Os flip-flops octais tipo D SN74AHCT374/SN74AHCT374-Q1 da Texas Instruments incluem saídas de três estados e oito flip-flops tipo D. Esses flip-flops operam com uma faixa de tensão de alimentação de 4,5 V a 5,5 V, com baixo atraso de 7,6 ns a 5 V e carga de 15 pF, e suportam 130 MHz a 5 V e carga de 15 pF.
Todos os canais compartilham uma entrada de clock (CLK) disparada pela borda de subida e uma entrada de habilitação de saída (OE) ativa em nível baixo. Este dispositivo inclui uma pinagem de passagem para facilitar o roteamento no barramento e possui entradas compatíveis com TTL. O flip-flop SN74AHCT374-Q1 é qualificado pela norma AEC-Q100 para aplicações automotivas.

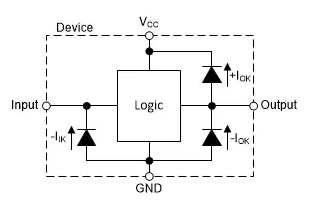

Este dispositivo está disponível em um encapsulamento QFN com flanco molhável e seu desempenho de latch-up excede 250 mA de acordo com a norma JESD 17. O flip-flop SN74AHCT374/SN74AHCT374-Q1 é ideal para sincronização de dados paralela, armazenamento de dados paralelo, registradores de deslocamento e geradores de padrões.
Características
• Qualificado pela norma AEC-Q100 para aplicações automotivas (SN74AHCT374-Q1)
- Classificação de temperatura do dispositivo: -40 °C a 125 °C (grau 1)
- Classificação ESD do dispositivo HBM: nível 2
- Classificação ESD do dispositivo CDM: nível C4B
• Disponível em encapsulamento QFN com flanco molhável
• Faixa de tensão de alimentação operacional VCC: 4,5 V a 5,5 V
• Entradas compatíveis com TTL
• Baixa latência, 7,6 ns a 5 V e carga de 15 pF
• Suporta 130 MHz a 5 V e carga de 15 pF
• Desempenho de latch-up superior a 250 mA conforme JESD 17
Obtendo mais informações:
No link você pode obter mais informações sobre este produto e como obter através da Mouser Electronics, além de outras informações.
